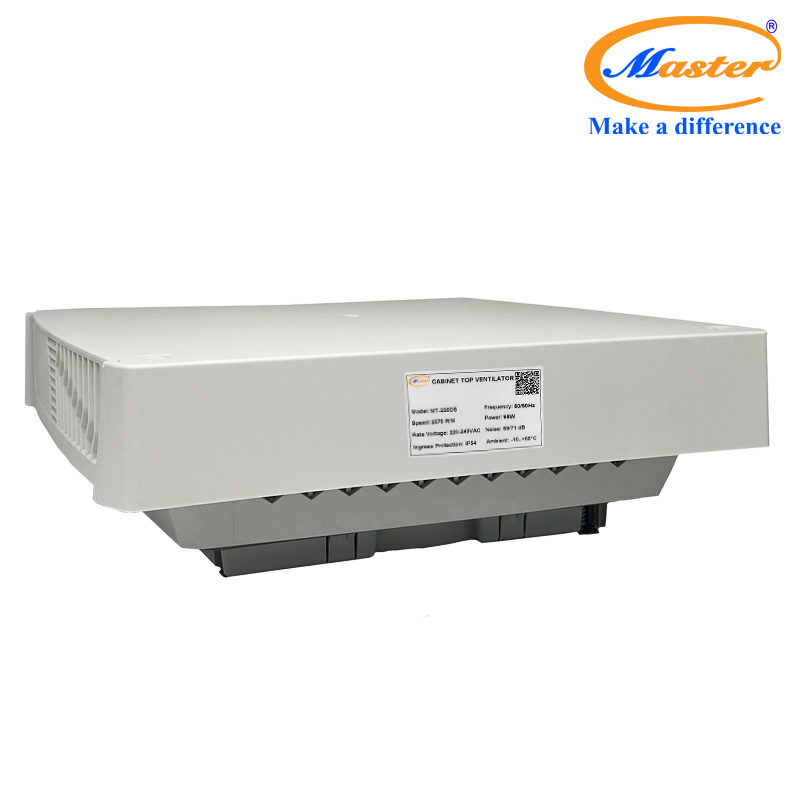

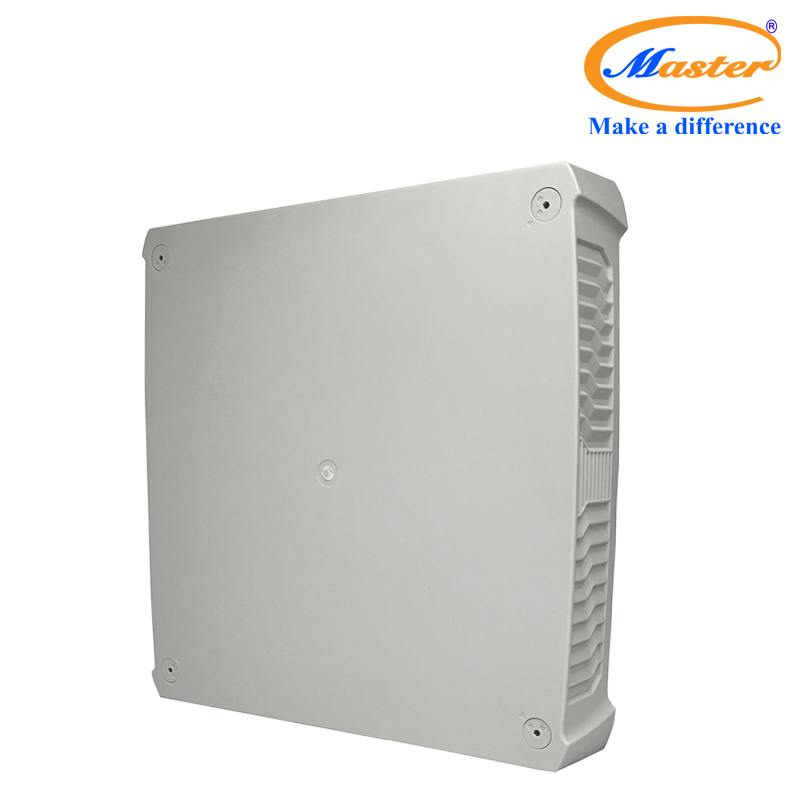

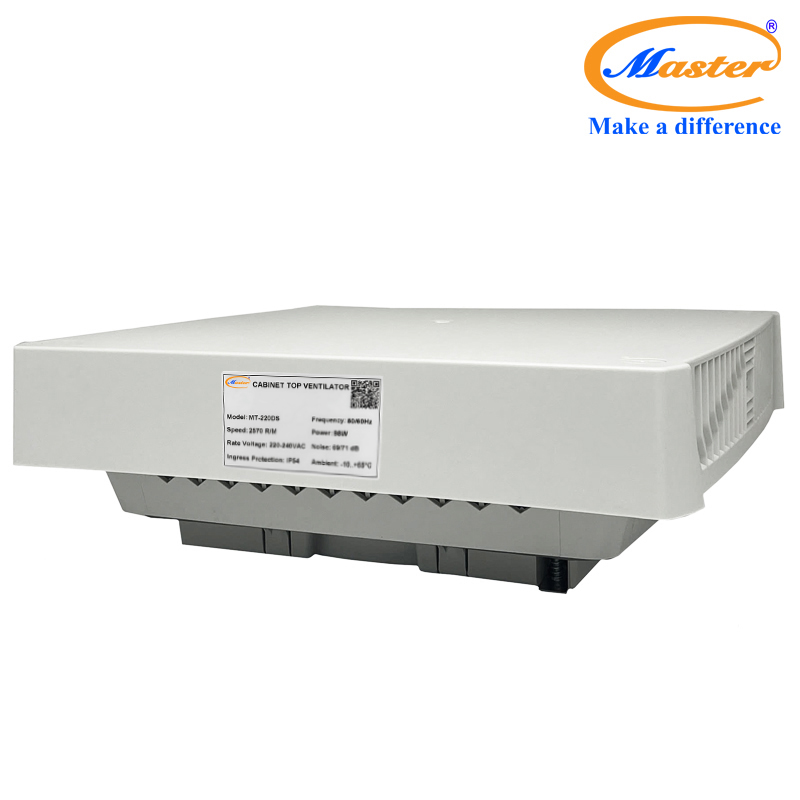

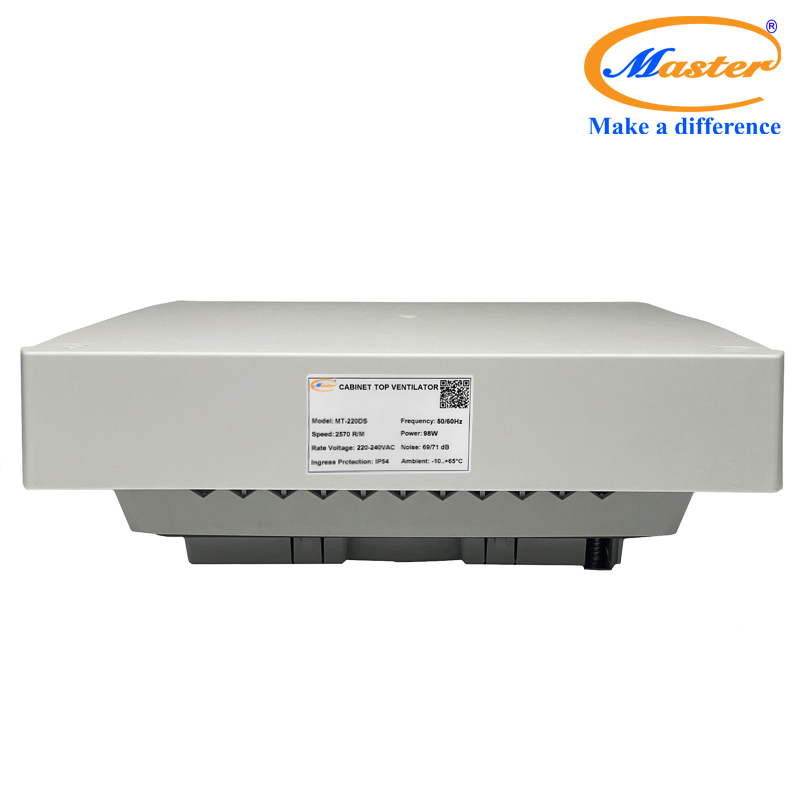

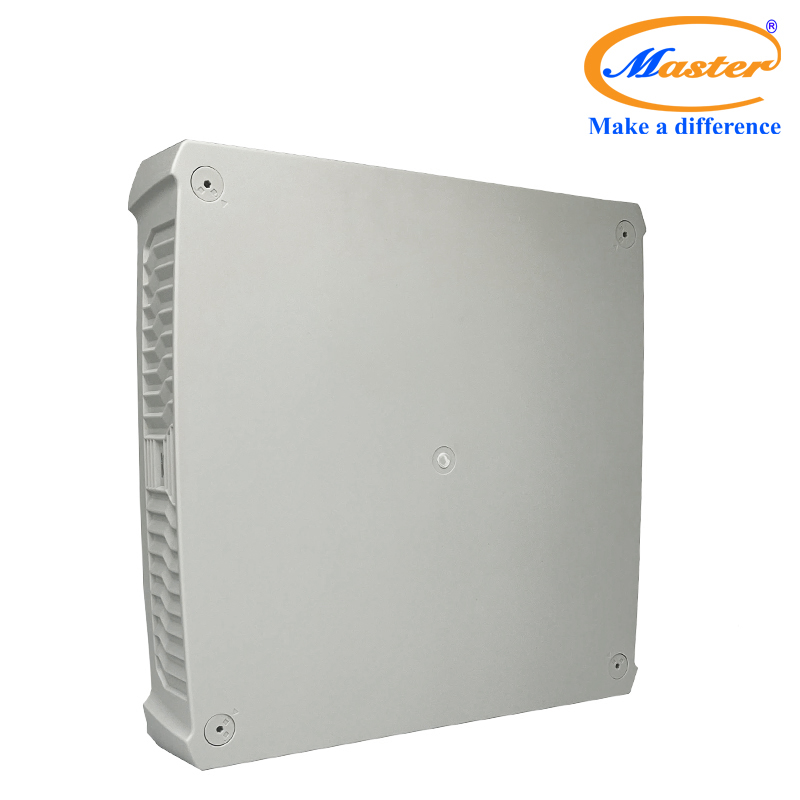

1. Quạt Hút Gắn Mái Tủ Điện MT-220DS 220VAC 400x400x135mm Master Là Gì?

Quạt hút gắn mái tủ điện MT-220DS 220VAC 400x400x135mm Master là thiết bị hỗ trợ thông gió được bố trí phía trên tủ điện, sử dụng quạt ly tâm để tạo luồng hút và đưa không khí nóng ra khỏi không gian bên trong. Khi các thiết bị điện vận hành liên tục, nhiệt có thể tích tụ ở khu vực phía trên tủ. Việc bố trí quạt hút trên mái giúp tăng khả năng trao đổi không khí, hỗ trợ thoát nhiệt và hạn chế chiếm diện tích bên trong tủ điện.

Quạt hút gắn mái tủ điện MT-220DS Master gắn kèm quạt 220EAW, hoạt động với điện áp 220–240VAC, 50/60Hz, công suất 98W và tốc độ 2570 vòng/phút. Lưu lượng gió đạt 900/1050m³/h, độ ồn 69/71dB và dải nhiệt độ môi trường từ -10 đến +65°C. Sản phẩm có kích thước khối 400x400x135mm, kích thước lỗ khoét 258x258mm. Cấp bảo vệ được ghi IP22 khi không có miếng lọc bụi và IP54 khi có miếng lọc bụi.

⇒ THAM KHẢO BẢNG GIÁ QUẠT HÚT GẮN MÁI TỦ ĐIỆN MASTER 2026 – FILE PDF

2. Thông Số Kỹ Thuật Quạt Hút Gắn Mái Tủ Điện MT-220DS 220VAC 400x400x135mm Master

• Mã sản phẩm: MT220DS
• Tên sản phẩm: Quạt hút gắn mái tủ điện
• Quạt gắn kèm: 220EAW
• Điện áp định mức: 220–240VAC
• Tần số: 50/60Hz
• Kích thước khối: 400x400x135mm
• Kích thước lỗ khoét: 258x258mm
• Lưu lượng gió: 900/1050m³/h
• Công suất: 98W
• Tốc độ: 2570 vòng/phút
• Độ ồn: 69/71dB
• Nhiệt độ môi trường: -10 đến +65°C
• Cấp bảo vệ khi không có miếng lọc bụi: IP22
• Cấp bảo vệ khi có miếng lọc bụi: IP54
• Chứng từ: Hóa đơn VAT
• Bảo hành: 12 tháng

3. Cấu Tạo Kỹ Thuật Và Nguyên Lý Hoạt Động

3.1. Cấu tạo kỹ thuật

• MT-220DS là dạng quạt hút được thiết kế để lắp trên mái tủ điện.

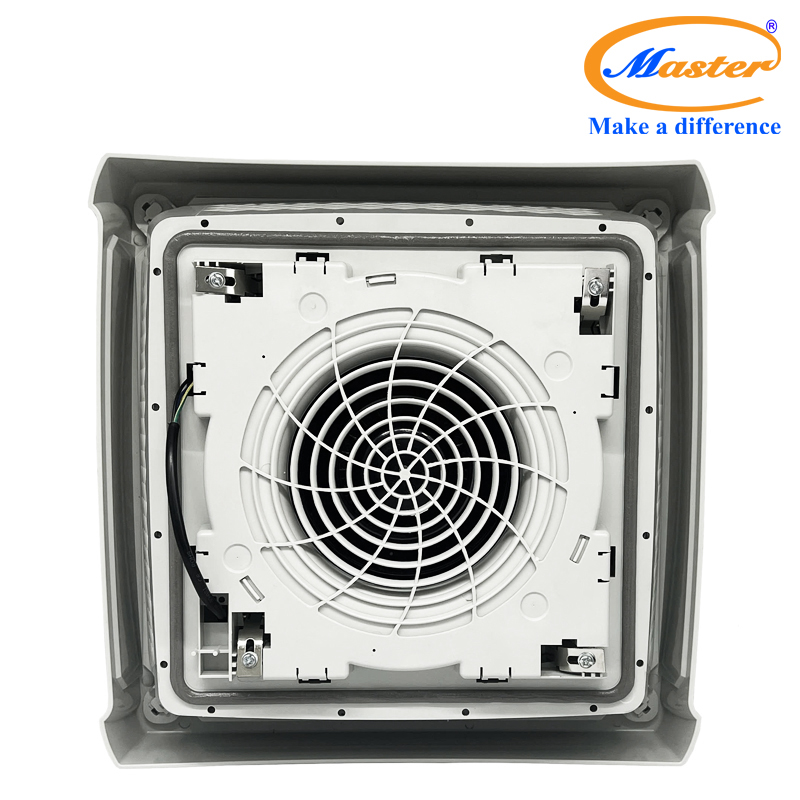

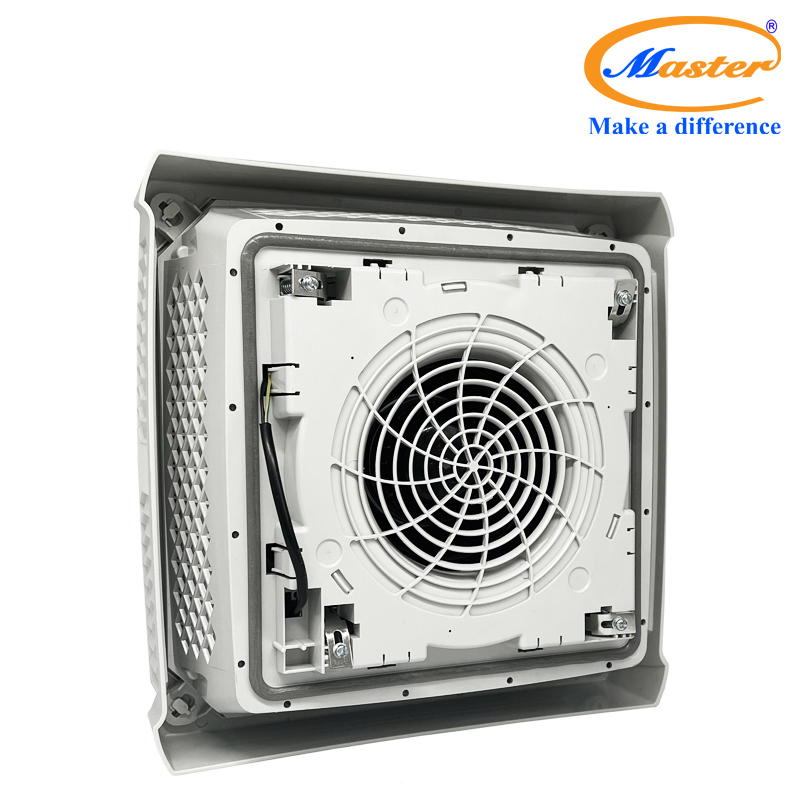

• Bên trong cụm sử dụng quạt 220EAW làm bộ phận tạo luồng hút.
• Toàn bộ cụm có kích thước 400x400x135mm, phù hợp với vị trí lắp phía trên tủ.
• Kích thước lỗ khoét là 258x258mm, giúp kỹ thuật dễ đối chiếu khi gia công bề mặt tủ.
• Cụm quạt có công suất 98W, tốc độ 2570 vòng/phút và lưu lượng gió 900/1050m³/h.
• Sản phẩm làm việc trong dải nhiệt độ môi trường -10 đến +65°C.
• Cấp bảo vệ được phân theo cấu hình: IP22 khi không có miếng lọc bụi và IP54 khi có miếng lọc bụi.

3.2. Nguyên lý hoạt động

• Khi được cấp nguồn 220–240VAC, 50/60Hz, quạt 220EAW bên trong cụm bắt đầu hoạt động.
• Cánh quạt quay với tốc độ khoảng 2570 vòng/phút, tạo lực hút và đưa luồng không khí từ bên trong tủ lên khu vực phía trên.
• Luồng khí nóng được dẫn ra ngoài qua cụm quạt gắn mái, góp phần tăng khả năng trao đổi không khí trong tủ.
• Khi bố trí cùng cửa lấy gió phù hợp ở vị trí thấp hơn, hệ thống có thể hình thành hướng lưu chuyển không khí từ dưới lên trên.

4. Ưu Điểm Nổi Bật Của Quạt Hút Gắn Mái Tủ Điện MT-220DS 220VAC 400x400x135mm Master

• Thiết kế gắn mái tủ điện: Giúp bố trí cụm quạt ở phía trên và hạn chế chiếm không gian bên trong tủ.
• Gắn kèm quạt 220EAW: Bộ quạt bên trong tạo luồng hút để hỗ trợ đưa không khí nóng ra ngoài.
• Lưu lượng gió 900/1050m³/h: Phù hợp với những tủ điện cần khả năng lưu chuyển không khí tương đối lớn.
• Kích thước 400x400x135mm: Giúp kỹ thuật dễ kiểm tra và bố trí không gian lắp trên mái tủ.
• Lỗ khoét 258x258mm: Kích thước lỗ khoét rõ ràng, thuận tiện cho quá trình thiết kế và gia công.
• Công suất 98W: Giúp người dùng dễ đối chiếu với yêu cầu cấp nguồn của hệ thống.
• Tốc độ 2570 vòng/phút: Hỗ trợ tạo luồng hút phục vụ quá trình thông gió.
• Có thể kết hợp miếng lọc bụi: Cấp bảo vệ được ghi IP22 khi không có miếng lọc và IP54 khi có miếng lọc bụi.

5. Ứng Dụng Thực Tế Của Quạt Hút Gắn Mái Tủ Điện MT-220DS 220VAC 400x400x135mm Master

• Thông gió phía trên tủ điện: MT-220DS hỗ trợ hút không khí nóng tích tụ ở khu vực phía trên tủ.
• Hỗ trợ giảm tích tụ nhiệt: Lưu lượng gió 900/1050m³/h giúp tăng khả năng trao đổi không khí bên trong không gian tủ.
• Tủ điều khiển: Phù hợp với những tủ cần giải pháp quạt hút lắp mái để hạn chế chiếm không gian bên trong.
• Tủ điện công nghiệp: Có thể sử dụng cho hệ thống dùng nguồn 220–240VAC, 50/60Hz và cần lưu lượng gió tương ứng.
• Giải pháp thông gió có lọc bụi: Cấu hình có miếng lọc bụi giúp bổ sung khả năng bảo vệ tương ứng với cấp bảo vệ được ghi cho sản phẩm.

6. Khi Nào Nên Chọn Quạt Hút Gắn Mái Tủ Điện MT-220DS 220VAC 400x400x135mm Master?

• Khi tủ điện cần giải pháp hút khí nóng từ khu vực phía trên.
• Khi muốn hạn chế chiếm không gian bên trong bằng cách bố trí cụm quạt trên mái.
• Khi hệ thống sử dụng nguồn điện 220–240VAC, 50/60Hz.
• Khi cần lưu lượng gió khoảng 900/1050m³/h.
• Khi vị trí lắp có thể đáp ứng kích thước 400x400x135mm và lỗ khoét 258x258mm.
• Khi cần lựa chọn cấu hình có hoặc không có miếng lọc bụi tùy yêu cầu của hệ thống.

7. Lưu ý khi lắp đặt

• Cần kiểm tra đúng mã MT-220DS và quạt gắn kèm 220EAW trước khi thi công.
• Nguồn điện sử dụng cần phù hợp với mức 220–240VAC, 50/60Hz.
• Cần kiểm tra không gian phía trên tủ để phù hợp với kích thước 400x400x135mm.
• Lỗ khoét cần đáp ứng kích thước 258x258mm.
• Cần đối chiếu lưu lượng gió 900/1050m³/h với nhu cầu thông gió thực tế.
• Nếu sử dụng miếng lọc bụi, cần lựa chọn đúng cấu hình tương ứng của sản phẩm.
• Điều kiện nhiệt độ môi trường cần nằm trong khoảng -10 đến +65°C.

Kết luận

Quạt hút gắn mái tủ điện MT-220DS 220VAC 400x400x135mm Master là giải pháp hỗ trợ thông gió phù hợp cho những tủ điện cần tăng khả năng hút khí nóng từ khu vực phía trên. Với lưu lượng gió 900/1050m³/h, công suất 98W, tốc độ 2570 vòng/phút cùng thiết kế gắn mái, sản phẩm giúp tăng khả năng trao đổi không khí và hạn chế chiếm không gian bên trong tủ. Kích thước lắp đặt rõ ràng cùng tùy chọn sử dụng miếng lọc bụi cũng giúp thuận tiện hơn khi thiết kế và triển khai hệ thống.
