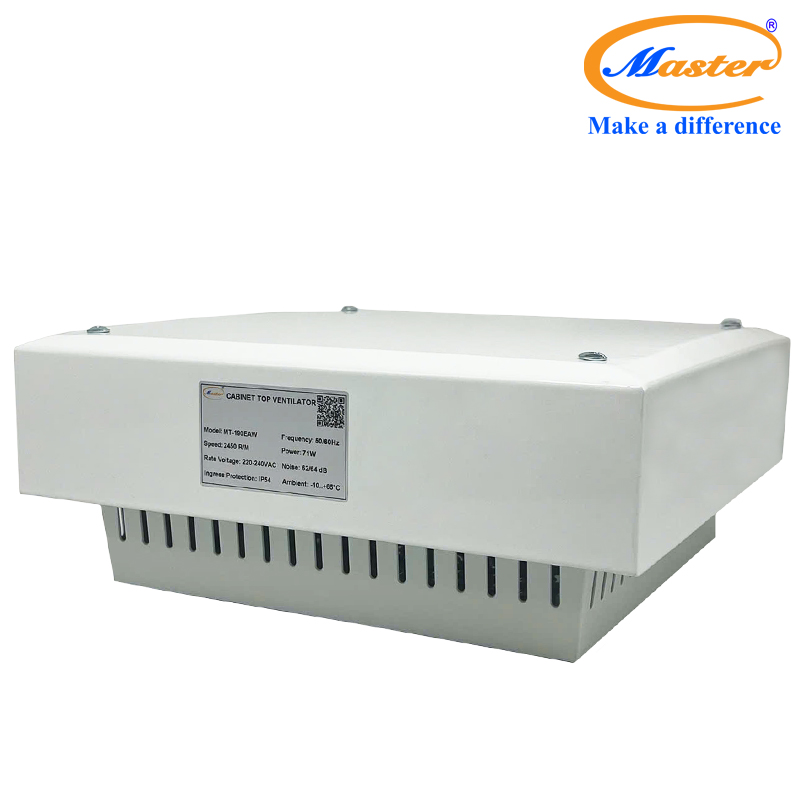

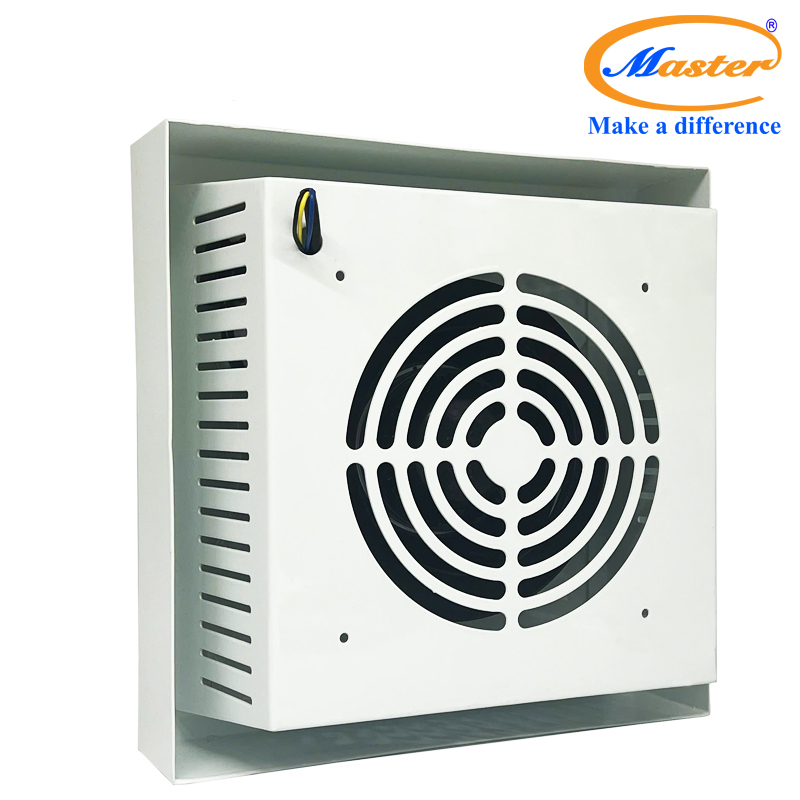

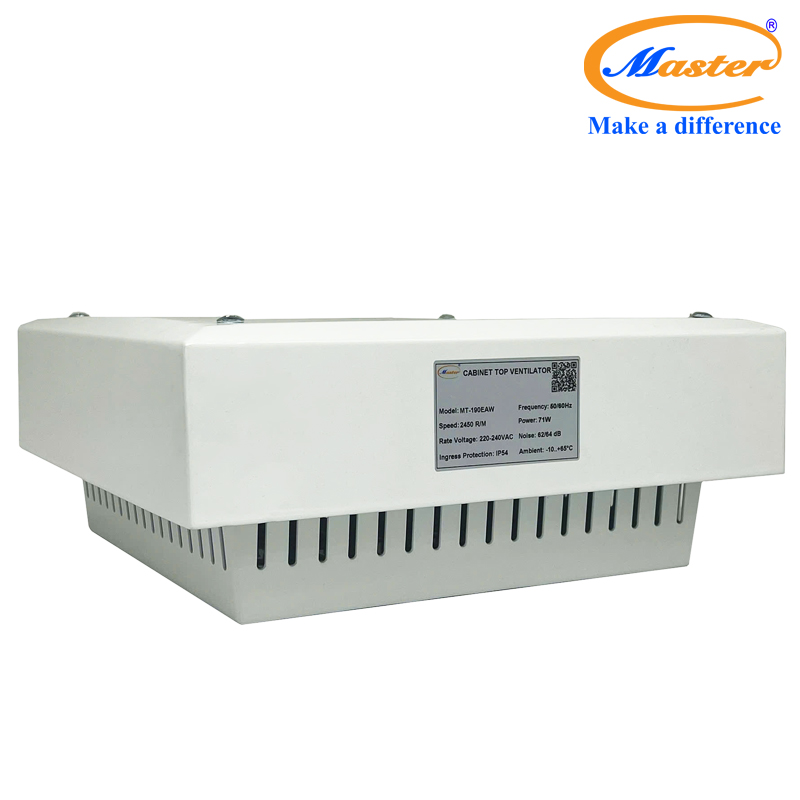

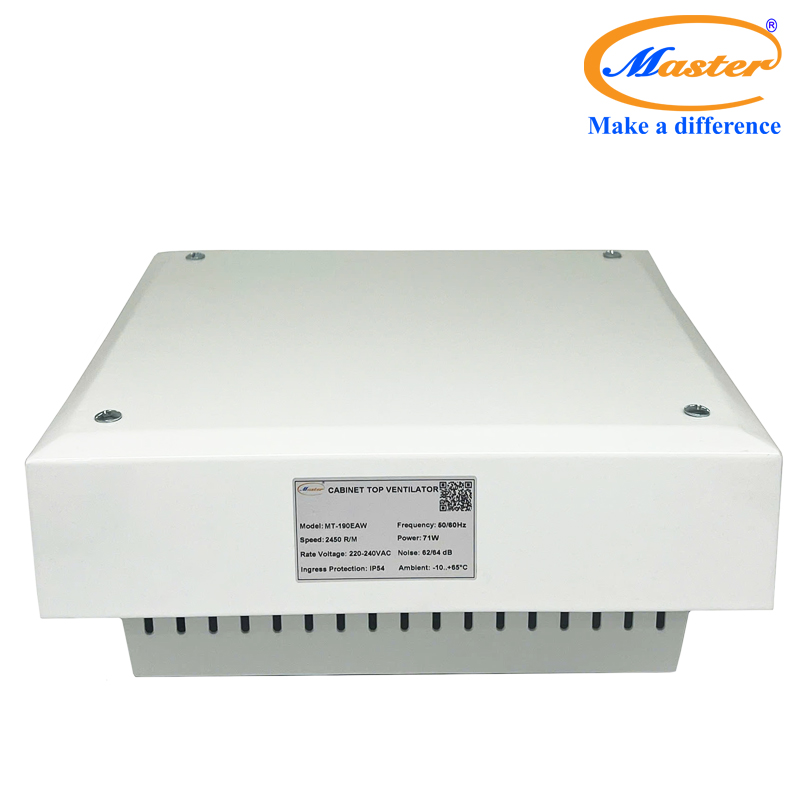

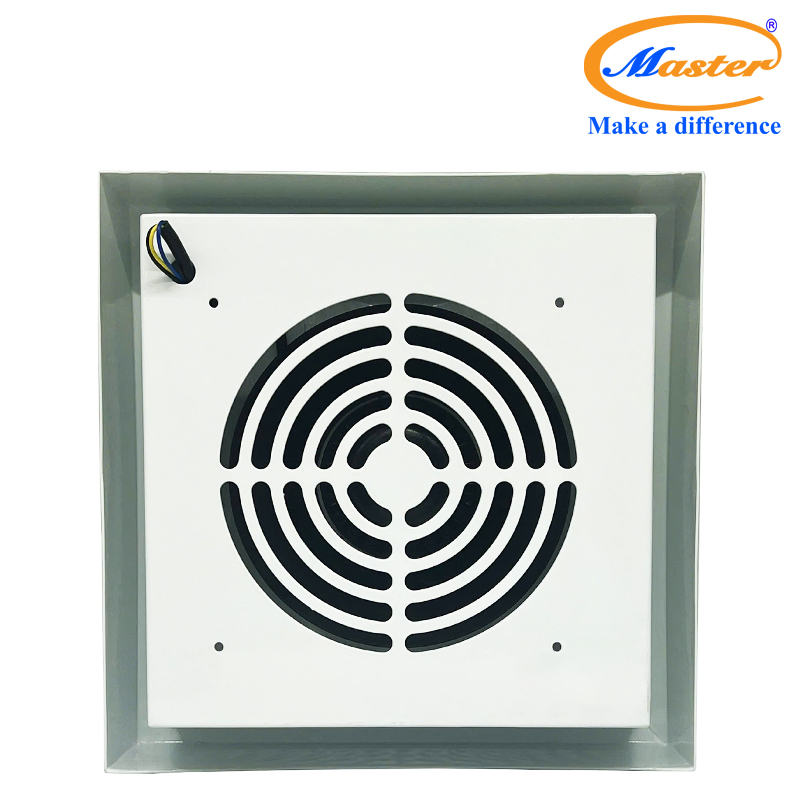

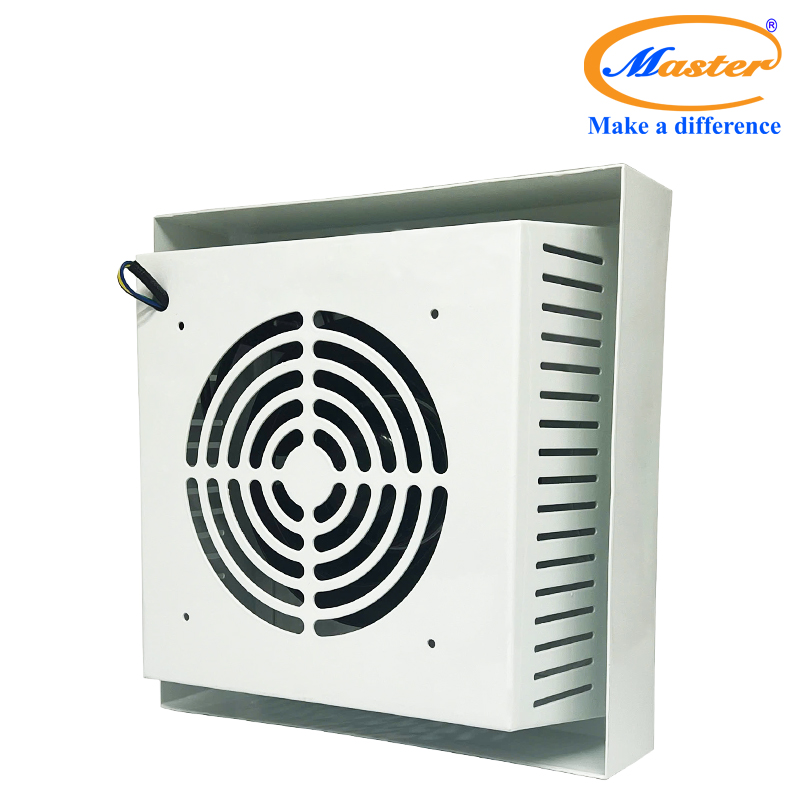

1. Quạt Hút Gắn Mái Tủ Điện MT-190EAW 220VAC 325x325x130mm Master Là Gì?

Quạt hút gắn mái tủ điện MT-190EAW 220VAC 325x325x130mm Master là thiết bị thông gió được bố trí phía trên tủ điện, sử dụng quạt ly tâm để hỗ trợ hút luồng không khí nóng ra khỏi không gian bên trong. Khi thiết bị điện hoạt động và phát sinh nhiệt, không khí nóng có xu hướng tập trung ở khu vực phía trên. Việc bố trí quạt hút trên mái giúp tạo hướng thoát khí phù hợp, tăng khả năng trao đổi không khí và không chiếm nhiều không gian bên trong tủ.

Quạt hút gắn mái tủ điện MT-190EAW Master gắn kèm quạt 190EAW, hoạt động với điện áp 220–240VAC, 50/60Hz, công suất 71W và tốc độ 2450 vòng/phút. Lưu lượng gió đạt 570/620m³/h, độ ồn 62/64dB, dải nhiệt độ môi trường từ -10 đến +65°C và cấp bảo vệ IP54. Sản phẩm có kích thước khối 325x325x130mm, kích thước lỗ khoét Ø170mm, thuận tiện đối chiếu khi thiết kế và thi công vị trí lắp trên nóc tủ điện.

⇒ THAM KHẢO BẢNG GIÁ QUẠT HÚT GẮN MÁI TỦ ĐIỆN MASTER 2026 – FILE PDF

2. Thông Số Kỹ Thuật Quạt Hút Gắn Mái Tủ Điện MT-190EAW 220VAC 325x325x130mm Master

• Mã sản phẩm: MT-190EAW
• Tên sản phẩm: Quạt hút gắn mái tủ điện – loại quạt hút ly tâm lồng sóc
• Quạt gắn kèm: 190EAW
• Điện áp định mức: 220–240VAC
• Tần số: 50/60Hz
• Kích thước khối: 325x325x130mm
• Kích thước lỗ khoét: Ø170mm
• Lưu lượng gió: 570/620m³/h
• Công suất: 71W
• Tốc độ: 2450 vòng/phút
• Độ ồn: 62/64dB
• Nhiệt độ môi trường: -10 đến +65°C
• Cấp bảo vệ: IP54
• Chứng từ: Hóa đơn VAT
• Bảo hành: 12 tháng

3. Cấu Tạo Kỹ Thuật Và Nguyên Lý Hoạt Động

3.1. Cấu tạo kỹ thuật

• MT-190EAW là dạng quạt hút ly tâm được thiết kế để lắp trên mái tủ điện.
• Bên trong bộ quạt sử dụng quạt 190EAW làm bộ phận tạo luồng không khí.
• Toàn bộ cụm có kích thước 325x325x130mm, phù hợp với vị trí lắp phía trên tủ.
• Kích thước lỗ khoét lắp đặt là Ø170mm, giúp kỹ thuật dễ xác định vị trí gia công trên bề mặt tủ.
• Cụm quạt có công suất 71W, tốc độ 2450 vòng/phút và lưu lượng gió 570/620m³/h.
• Sản phẩm làm việc trong dải nhiệt độ môi trường -10 đến +65°C và có cấp bảo vệ IP54.

3.2. Nguyên lý hoạt động

• Khi được cấp nguồn 220–240VAC, 50/60Hz, quạt 190EAW bên trong cụm bắt đầu hoạt động.
• Cánh quạt quay với tốc độ khoảng 2450 vòng/phút, tạo lực hút và đưa không khí từ bên trong tủ lên phía trên.
• Luồng không khí được dẫn ra ngoài qua cụm quạt gắn mái, hỗ trợ đưa lượng khí nóng tích tụ trong tủ ra ngoài.
• Cách bố trí trên nóc tủ tận dụng xu hướng khí nóng di chuyển lên phía trên, giúp hình thành đường lưu chuyển không khí phù hợp hơn trong hệ thống.

4. Ưu Điểm Nổi Bật Của Quạt Hút Gắn Mái Tủ Điện MT-190EAW 220VAC 325x325x130mm Master

• Thiết kế gắn mái tủ điện: Cụm quạt được bố trí phía trên tủ, giúp hạn chế chiếm không gian bên trong.
• Sử dụng quạt ly tâm 190EAW: Bộ quạt bên trong tạo luồng hút để hỗ trợ đưa không khí nóng ra khỏi tủ.
• Lưu lượng gió 570/620m³/h: Đáp ứng nhu cầu thông gió cho những tủ điện có yêu cầu lưu chuyển không khí tương ứng.
• Kích thước 325x325x130mm: Kích thước rõ ràng giúp thuận tiện khi bố trí trên mái tủ điện.
• Lỗ khoét Ø170mm: Giúp kỹ thuật dễ xác định kích thước gia công khi lắp đặt.
• Công suất 71W: Thông số công suất rõ ràng giúp thuận tiện đối chiếu với yêu cầu cấp nguồn.
• Tốc độ 2450 vòng/phút: Hỗ trợ tạo luồng hút phục vụ quá trình thông gió.
• Cấp bảo vệ IP54: Là thông số đáng chú ý khi lựa chọn thiết bị lắp trên tủ điện.

5. Ứng Dụng Thực Tế Của Quạt Hút Gắn Mái Tủ Điện MT-190EAW 220VAC 325x325x130mm Master

• Thông gió phía trên tủ điện: MT-190EAW hỗ trợ đưa luồng không khí nóng từ bên trong tủ thoát ra phía trên.
• Hỗ trợ giảm tích tụ nhiệt: Luồng hút liên tục giúp tăng khả năng trao đổi không khí trong không gian tủ.
• Tủ điều khiển: Phù hợp với những tủ cần giải pháp quạt hút lắp mái để hạn chế chiếm diện tích bên trong.
• Tủ điện công nghiệp: Có thể sử dụng cho hệ thống dùng nguồn 220–240VAC, 50/60Hz và yêu cầu lưu lượng gió tương ứng.
• Giải pháp thông gió tủ điện: Có thể kết hợp với cửa lấy gió hoặc miệng gió phù hợp ở vị trí thấp hơn để tạo hướng lưu chuyển không khí từ dưới lên trên.

6. Khi Nào Nên Chọn Quạt Hút Gắn Mái Tủ Điện MT-190EAW 220VAC 325x325x130mm Master?

• Khi tủ điện cần giải pháp hút khí nóng từ phía trên.
• Khi muốn bố trí quạt bên ngoài không gian tủ để hạn chế chiếm diện tích bên trong.
• Khi hệ thống sử dụng nguồn điện 220–240VAC, 50/60Hz.
• Khi cần mức lưu lượng gió khoảng 570/620m³/h.
• Khi vị trí lắp có thể đáp ứng kích thước 325x325x130mm và lỗ khoét Ø170mm.
• Khi yêu cầu thiết bị có công suất 71W, tốc độ 2450 vòng/phút và cấp bảo vệ IP54.

7. Lưu ý khi lắp đặt

• Cần kiểm tra đúng mã MT-190EAW và quạt gắn kèm 190EAW trước khi thi công.
• Nguồn điện sử dụng cần phù hợp với mức 220–240VAC, 50/60Hz.
• Cần kiểm tra không gian trên mái tủ để bảo đảm phù hợp với kích thước 325x325x130mm.
• Lỗ khoét cần đáp ứng kích thước Ø170mm.
• Cần đối chiếu lưu lượng gió 570/620m³/h với nhu cầu thông gió thực tế của tủ.
• Nên bố trí đường lưu chuyển không khí hợp lý để khí nóng có thể di chuyển lên khu vực quạt hút.
• Điều kiện nhiệt độ môi trường cần nằm trong khoảng -10 đến +65°C.

Kết luận

Quạt hút gắn mái tủ điện MT-190EAW 220VAC 325x325x130mm Master là giải pháp hỗ trợ thông gió phù hợp cho tủ điện cần đưa khí nóng ra ngoài theo hướng phía trên. Với lưu lượng gió 570/620m³/h, công suất 71W, tốc độ 2450 vòng/phút cùng thiết kế gắn mái không chiếm nhiều không gian bên trong, sản phẩm giúp tăng khả năng trao đổi không khí và hạn chế tích tụ nhiệt. Kích thước rõ ràng cùng cấp bảo vệ IP54 cũng giúp thuận tiện hơn khi thiết kế, lắp đặt và vận hành hệ thống.

⇒ THAM KHẢO CATALOG QUẠT HÚT GẮN MÁI TỦ ĐIỆN MASTER – FILE PDF
