1. Tụ Bù Dầu Chống Cháy Nổ 3P 40KVAR 440VAC IP54 MT-MKD-440-40-3 Master là gì?

Tụ Bù Dầu Chống Cháy Nổ 3P 40KVAR 440VAC IP54 MT-MKD-440-40-3 Master là dòng tụ bù công suất loại dầu, dùng cho hệ thống điện 3 pha và tủ tụ bù công nghiệp. Sản phẩm có dung lượng 40KVAR, điện áp định mức 440VAC, cấp bảo vệ IP54, thuộc dòng tụ bù dầu MT-MKD của Master. Điểm nổi bật của sản phẩm là thiết kế chống cháy nổ, vỏ thép sơn tĩnh điện kín, dầu cách điện PU chống cháy và cơ chế tự ngắt khi áp suất nội bộ tăng cao.

Tụ bù dầu MT-MKD-440-40-3 Master là thiết bị dùng để bù công suất phản kháng trong hệ thống điện xoay chiều 3 pha. Sản phẩm thường được lắp trong tủ tụ bù để hỗ trợ nâng hệ số công suất, giảm công suất phản kháng và giúp hệ thống điện vận hành ổn định hơn.

Trong thực tế, các phụ tải như động cơ, máy nén khí, bơm, quạt, máy biến áp và dây chuyền sản xuất thường làm hệ số công suất giảm. Với dung lượng 40KVAR, tụ bù Master thường được dùng làm một cấp bù trong tủ tụ bù tự động nhiều cấp.

⇒ THAM KHẢO BẢNG GIÁ TỤ BÙ MASTER 2026 – FILE PDF

2. Thông Số Kỹ Thuật Tụ Bù Dầu Chống Cháy Nổ 3P 40KVAR 440VAC IP54 MT-MKD-440-40-3 Master

– Mã: MT-MKD-440-40-3

– Loại: Tụ vuông, vỏ sắt sơn tĩnh điện IP54, có terminal nối đất, phù hợp lắp đặt trong nhà và ngoài trời.

– Vật liệu làm đầy: Dầu cách điện tinh khiết có tính năng chống cháy và tự dập lửa, với khả năng chịu nhiệt lên đến trên 355 °C. Loại dầu này hoàn toàn không chứa PCB, SF6 và thân thiện với môi trường.

– Công suất: 40KVAR

– Điện áp định mức: 440VAC (Có thể sản xuất: 230-2000VAC theo yêu cầu của khách hàng)

– Tần số: 50/60Hz

– An toàn:

• Đặc tính tự phục hồi
• Ngắt kết nối khi quá áp suất
• Bảo vệ quá nhiệt với thermostat được kết nối với terminal 2A 250VAC

– Lắp đặt và bảo trì:

• Lắp đặt theo phương thẳng đứng, nắp hướng lên trên
• Không cần bảo trì

– Quá dòng:

• Quá dòng liên tục 2.0In tại điện áp định mức
• Quá dòng tối đa 2.5In trong 20 phút/ ngày tại điện áp định mức

– Quá áp:

• 1.15Un trong 8 giờ/ ngày
• 1.2Un trong 30 phút / ngày
• 1.25Un trong 5 phút/ ngày
• 1.35Un trong 1 phút/ ngày

– Dòng xung tối đa: 300In tại điện áp định mức

– Kiểm tra cách điện:

• Terminal-Terminal: 2.15×Un AC 10s
• Terminal-Case Terminal-Vỏ: (2xUn) +2000VAC 10s

– Tổn hao điện môi: <0.2W/KVAR

– Tổn hao công suất (với điện trở): <0.4W/KVAR

– Sai số điện dung: -5% đến +10% tại 20°C

– Ngưỡng nhiệt độ: -40°C ~ 60°C

– Nhiệt độ lưu kho: -40°C ~ 85°C

– Độ ẩm tối đa: 95% không ngưng tụ

– Độ cao tối đa: 4000m so với mực nước biển

– Đặc tính xả điện: Điện áp tụ sẽ giảm xuống còn 75V trong vòng 3 phút kể từ khi ngắt điện (IEC60831) với điện trở tích hợp sẵn bên ngoài

– Tuổi thọ: 15.000 giờ

– Số lần đóng cắt tối đa trong một năm: 10.000 lần

– Cấp bảo vệ: IP54

– Dòng điện định mức Ic (A): 52.55A (50Hz) / 63.06 (60Hz)

– Công suất phản kháng của tụ bù Qc (KVAR): 40KVAR (50Hz) / 48KVAR (60Hz)

– Điện dung: 3*219,33µF

– Kích thước (W*H*D): 300x345x140 mm

– Chứng từ: hoá đơn VAT

– Bảo hành: 12 tháng

3. Cấu Tạo Và Nguyên Lý Hoạt Động

3.1. Cấu tạo

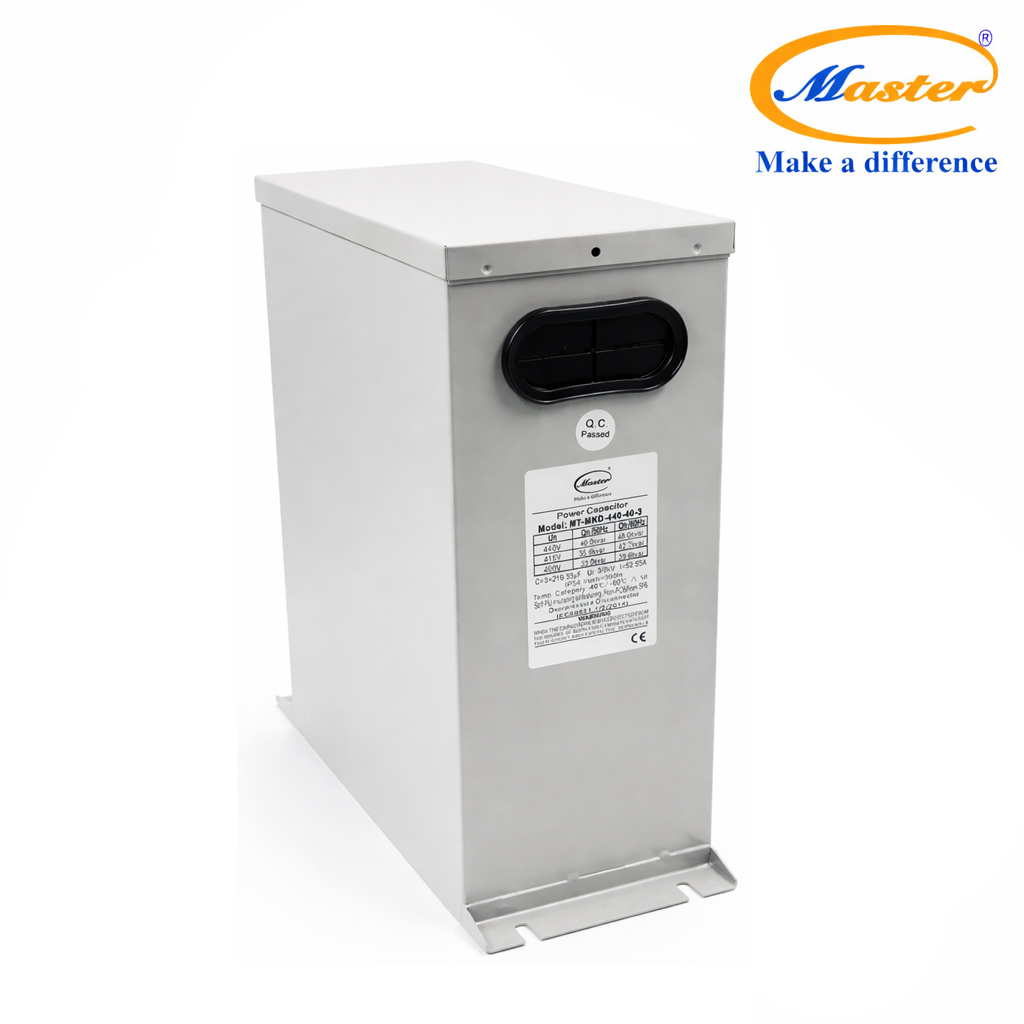

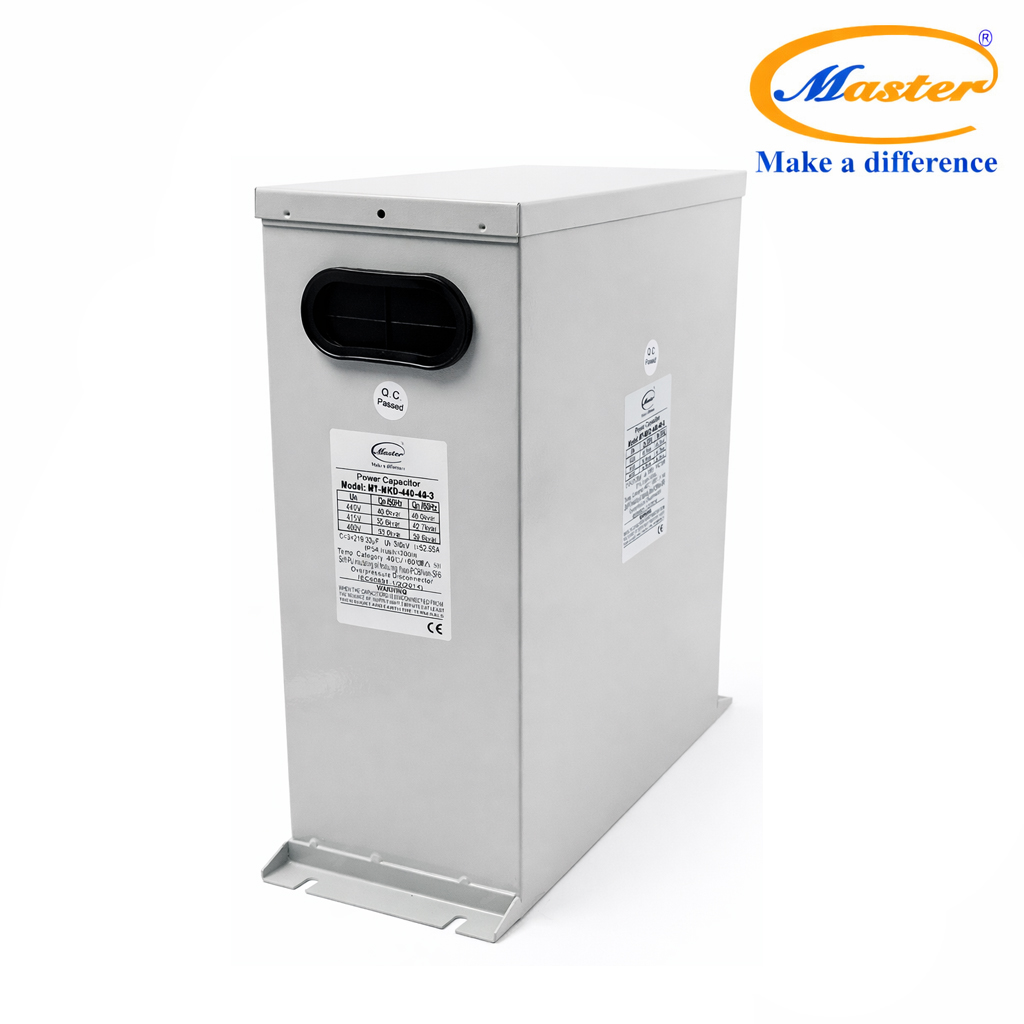

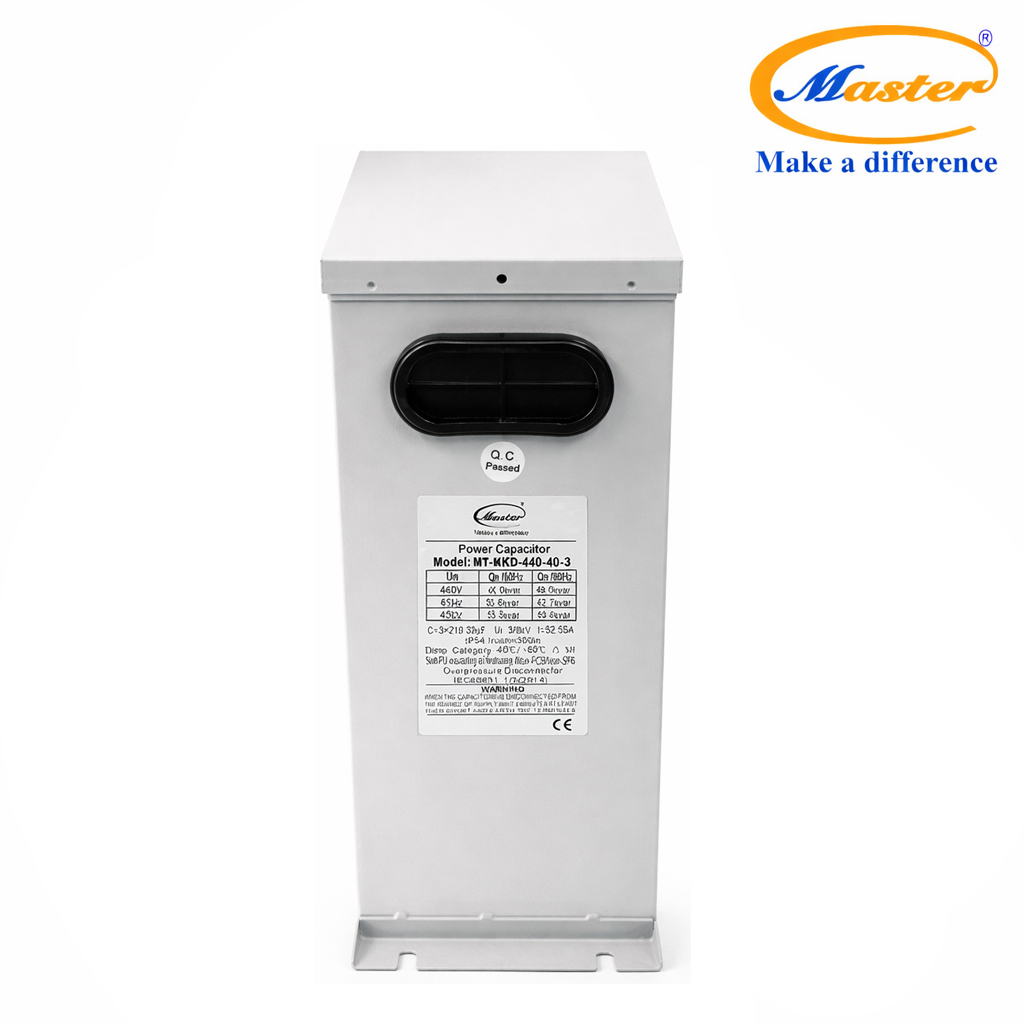

• Tụ bù dầu MT-MKD-440-40-3 Master có thiết kế dạng vuông, vỏ thép sơn tĩnh điện kín, đạt cấp bảo vệ IP54, phù hợp lắp trong tủ điện công nghiệp.
• Bên trong tụ sử dụng dầu cách điện PU mềm, có khả năng chống cháy, tự dập lửa, không chứa PCB và SF6.
• Phần điện môi dùng film polypropylene tự phục hồi, giúp tụ vận hành ổn định và hạn chế lỗi nhỏ trên lớp cách điện.
• Tụ có thiết kế chống cháy nổ. Khi áp suất bên trong tăng cao do sự cố, tụ có thể tự ngắt khỏi mạch, giúp hạn chế phồng tụ, rò dầu hoặc nổ vỏ.

3.2. Nguyên lý hoạt động

• Trong hệ thống điện, các tải như động cơ, máy nén, bơm, quạt và máy biến áp thường làm phát sinh công suất phản kháng.
• Tụ bù MT-MKD-440-40-3 Master tạo ra công suất phản kháng dung kháng để bù lại phần phản kháng cảm kháng của phụ tải. Nhờ đó, hệ số công suất được cải thiện, dòng điện truyền tải giảm và hệ thống vận hành hiệu quả hơn.
• Trong tủ tụ bù tự động, tụ 40KVAR thường được dùng làm một cấp bù. Bộ điều khiển tụ bù sẽ đóng hoặc ngắt tụ theo nhu cầu tải thực tế, giúp hạn chế bù thiếu hoặc bù dư.

4. Ưu Điểm Nổi Bật Của Tụ Bù Dầu Chống Cháy Nổ 3P 40KVAR 440VAC IP54 MT-MKD-440-40-3 Master

• Thiết kế chống cháy nổ an toàn: Tụ có cơ chế tự ngắt khi áp suất nội bộ tăng cao, giúp hạn chế phồng tụ, rò dầu hoặc nổ vỏ khi xảy ra sự cố.
• Dầu cách điện PU chống cháy: Dầu cách điện PU mềm có khả năng chống cháy, tự dập lửa, không chứa PCB và SF6, giúp tăng độ an toàn khi vận hành.
• Vỏ thép sơn tĩnh điện IP54: Vỏ tụ dạng vuông, sơn tĩnh điện kín và đạt cấp bảo vệ IP54, phù hợp lắp trong tủ điện công nghiệp.
• Film polypropylene tự phục hồi: Film polypropylene tự phục hồi giúp tụ cô lập các điểm lỗi nhỏ trên lớp điện môi, hỗ trợ vận hành ổn định hơn.
• Dung lượng 40KVAR dễ chia cấp: Sản phẩm phù hợp làm một cấp bù trong tủ tụ bù tự động, dễ kết hợp với các cấp tụ khác để đáp ứng nhu cầu bù công suất thực tế.
• Hỗ trợ nâng hệ số công suất: Tụ giúp bù công suất phản kháng, cải thiện cos phi, giảm dòng truyền tải và hỗ trợ hệ thống điện vận hành hiệu quả hơn.

5. Ứng Dụng Thực Tế Của Tụ Bù Dầu Chống Cháy Nổ 3P 40KVAR 440VAC IP54 MT-MKD-440-40-3 Master

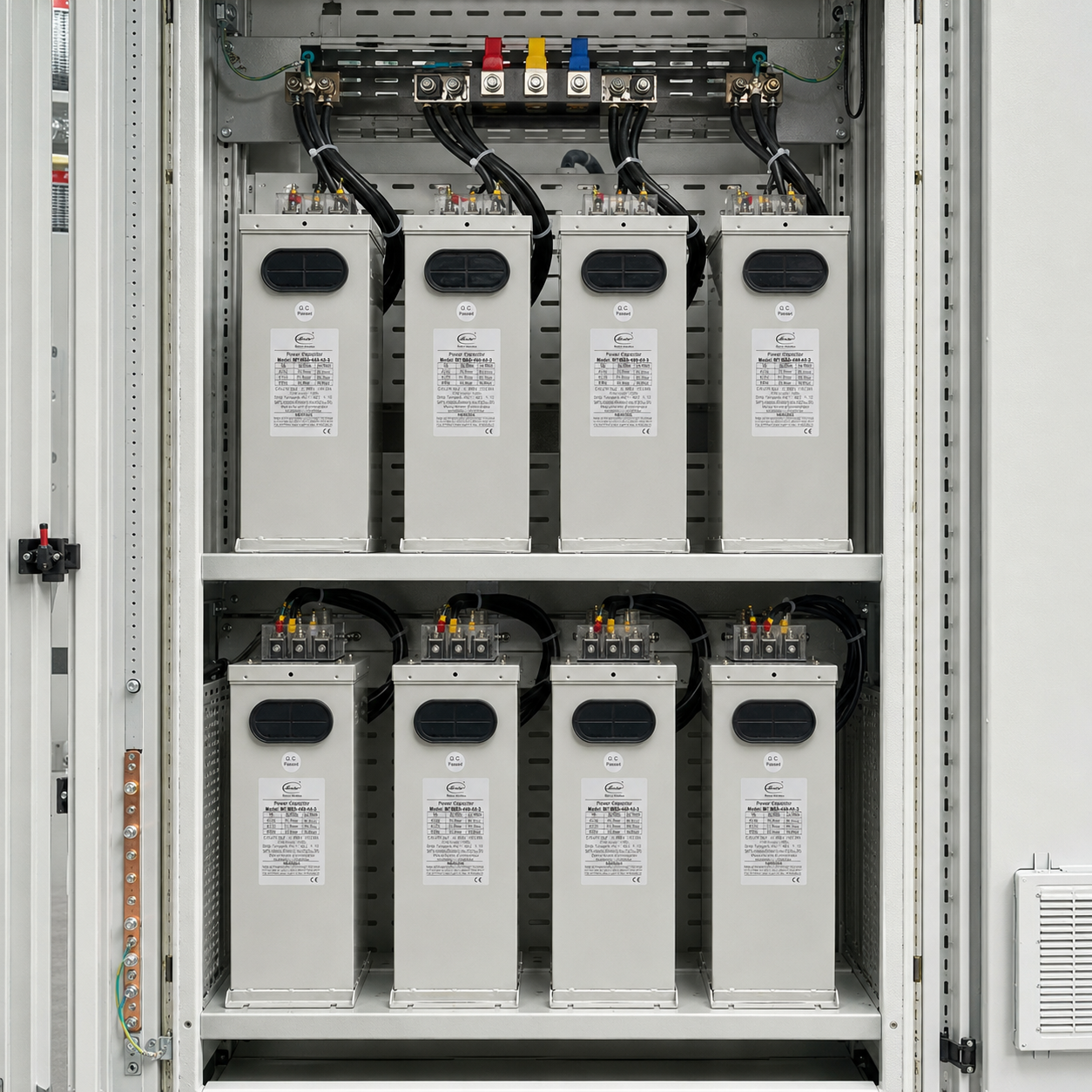

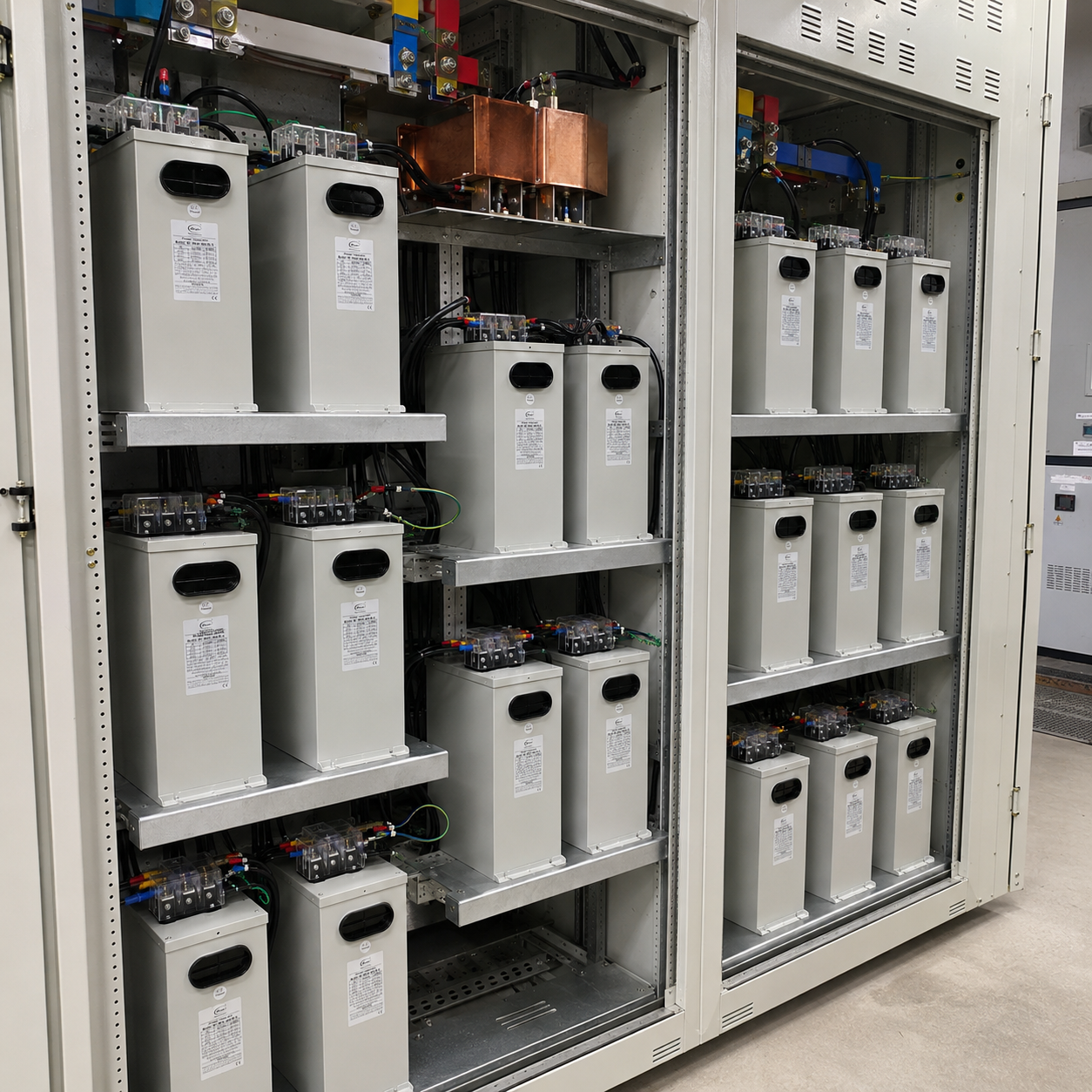

• Tủ tụ bù công nghiệp: Sản phẩm dùng trong tủ tụ bù để cải thiện hệ số công suất, giảm công suất phản kháng và hỗ trợ hệ thống vận hành ổn định.
• Nhà máy sản xuất: Phù hợp cho nhà máy có nhiều động cơ, máy nén khí, bơm, quạt, máy biến áp và dây chuyền sản xuất vận hành liên tục.
• Hệ thống điện hạ thế: Tụ bù 40KVAR 440VAC Master được dùng trong hệ thống điện hạ thế cần nâng cos phi và giảm tổn hao trên đường dây.
• Tủ điện khu công nghiệp: Với thiết kế chống cháy nổ và cấp bảo vệ IP54, sản phẩm phù hợp cho tủ điện tại nhà xưởng, trạm kỹ thuật và khu công nghiệp.

6. Khi Nào Nên Chọn MT-MKD-440-40-3 Master?

• Bạn nên chọn sản phẩm này khi cần tụ bù dầu 3 pha dung lượng 40KVAR cho hệ thống điện 440VAC.
• Bạn nên chọn khi tủ tụ bù cần sản phẩm có thiết kế chống cháy nổ, IP54 và khả năng vận hành ổn định.
• Bạn nên chọn khi cần chia cấp bù nhỏ trong tủ tụ bù tự động nhiều cấp.
• Bạn nên chọn khi hệ thống có nhiều tải cảm như động cơ, máy nén, bơm, quạt hoặc máy biến áp.
• Bạn nên chọn khi công trình cần tụ bù có thông số rõ ràng, dễ lắp đặt và phù hợp môi trường công nghiệp.

7. Lưu Ý Kỹ Thuật Khi Lắp Đặt

• Cần kiểm tra điện áp hệ thống trước khi chọn tụ. Với mã MT-MKD-440-40-3, điện áp định mức là 440VAC.
• Nên tính toán dung lượng bù phù hợp để tránh bù thiếu hoặc bù dư.
• Nên lắp tụ trong tủ điện thông thoáng, có khoảng cách hợp lý để hạn chế tích nhiệt.
• Cần dùng contactor tụ bù, cầu chì và thiết bị bảo vệ phù hợp với dòng làm việc của tụ.
• Nếu hệ thống có nhiều biến tần, UPS, bộ chỉnh lưu hoặc tải phi tuyến, nên kiểm tra sóng hài trước khi lắp tụ. Trường hợp sóng hài cao, nên dùng thêm cuộn kháng cho tụ bù để tăng độ ổn định.

Kết luận

Tụ Bù Dầu Chống Cháy Nổ 3P 40KVAR 440VAC IP54 MT-MKD-440-40-3 Master là lựa chọn phù hợp cho tủ tụ bù công nghiệp cần nâng cos phi, giảm công suất phản kháng và tăng độ an toàn khi vận hành. Sản phẩm có dung lượng 40KVAR, điện áp 440VAC, cấp bảo vệ IP54, dầu cách điện PU chống cháy, film polypropylene tự phục hồi và cơ chế chống nổ khi áp suất nội bộ tăng, phù hợp cho hệ thống điện hạ thế, nhà máy, xưởng sản xuất và tủ tụ bù tự động.

⇒ THAM KHẢO TÀI LIỆU KỸ THUẬT TỤ BÙ CHỐNG CHÁY NỔ MASTER – FILE PDF
