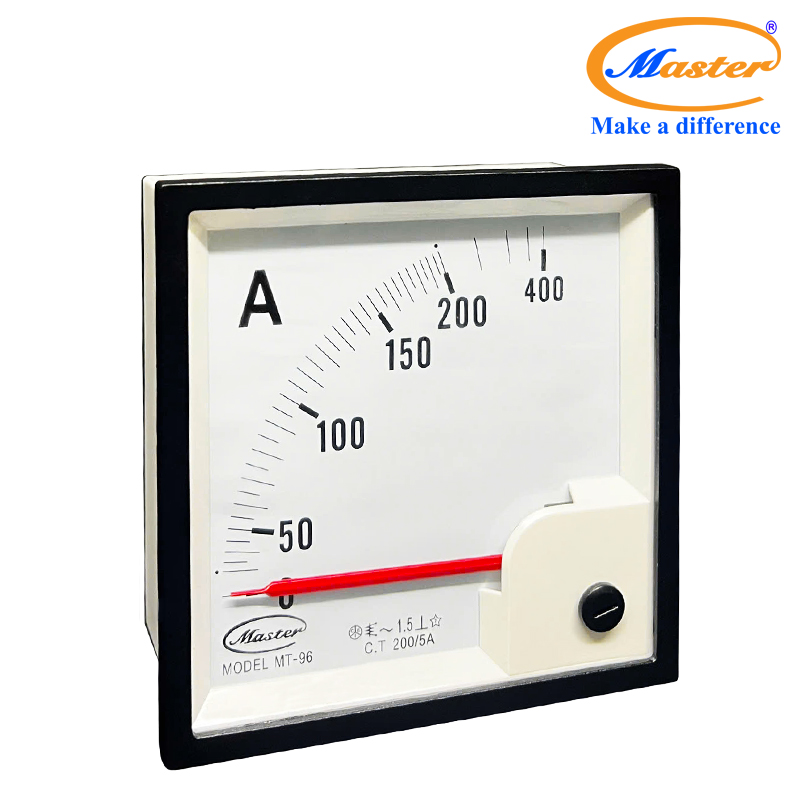

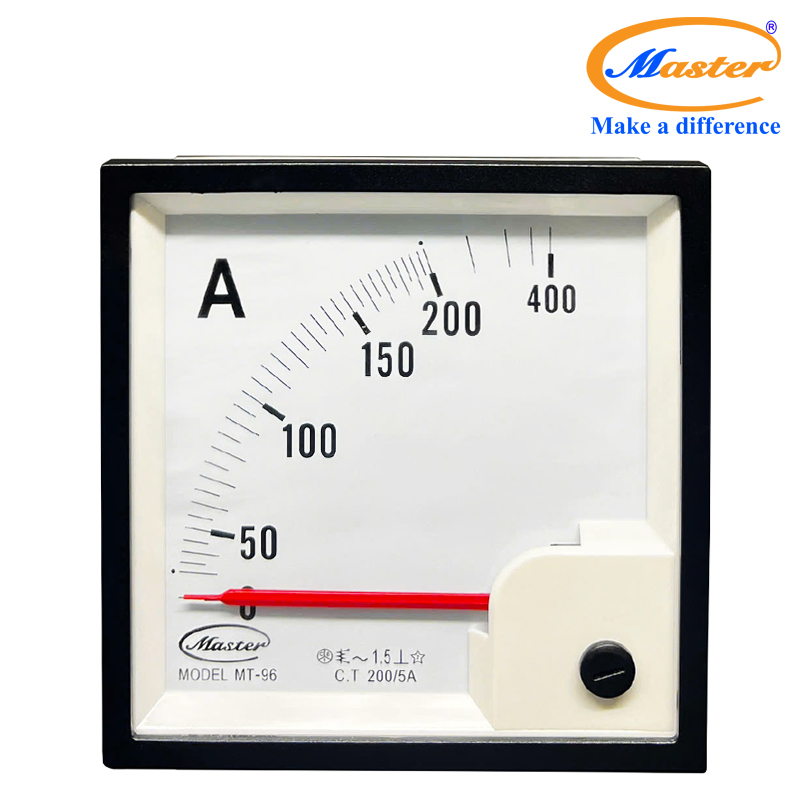

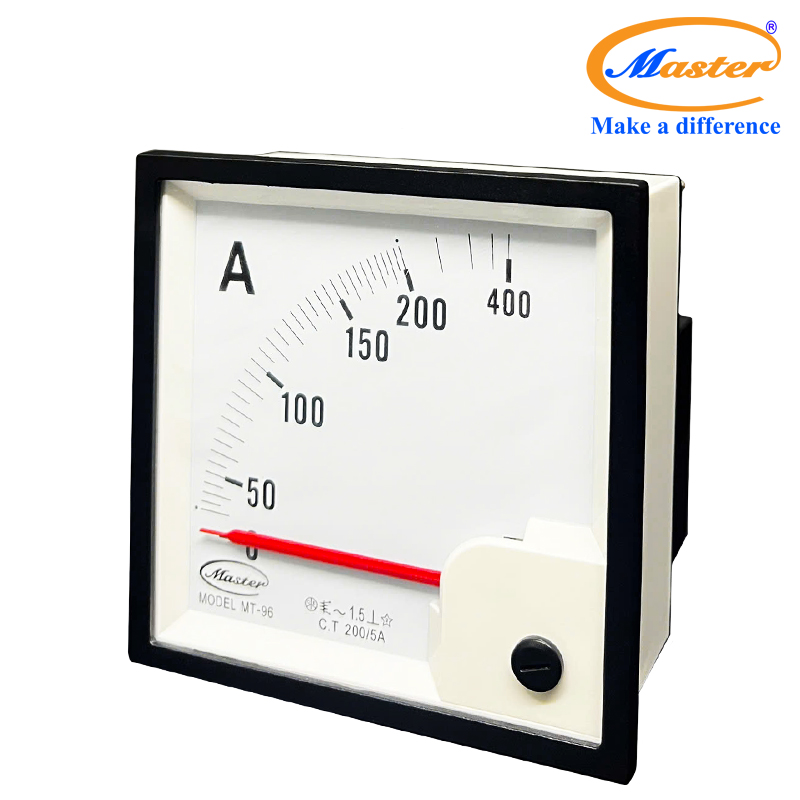

1. Đồng Hồ Ampe Analog 200/5A Class 1.5 96×96 MT-96 Master Là Gì?

Đồng hồ Ampe Analog 200/5A Class 1.5 96×96 MT-96 Master là đồng hồ kim dùng để đo và hiển thị dòng điện trong tủ điện, bảng điện và hệ thống đo lường. Sản phẩm có mã MT-96, tỉ số đo 200/5A, cấp chính xác Class 1.5 và kích thước mặt 96×96, phù hợp cho các hệ thống cần quan sát dòng điện trực quan, dễ đọc và ổn định khi vận hành.

Đồng hồ Ampe Analog MASTER được thiết kế để đo thông số điện và hiển thị dữ liệu trên thang đo rõ ràng. Sản phẩm có cơ cấu chuyển động ổn định, kim chỉ thị chống rung, độ tương phản cao và thường dùng trong các hệ thống đo lường hạ áp, trung áp, tủ điện công nghiệp và bảng điều khiển. Với dạng đo qua CT 200/5A, đồng hồ MT-96 giúp người vận hành theo dõi dòng điện thông qua biến dòng một cách thuận tiện và an toàn hơn.

⇒ THAM KHẢO BẢNG GIÁ ĐỒNG HỒ ANALOG MASTER 2026 – FILE PDF

2. Thông Số Kỹ Thuật Đồng Hồ Ampe Analog 200/5A Class 1.5 96×96 MT-96 Master

– Mã: MT-96

– Cấp chính xác: Class 1.5

– Tỉ số dòng điện: 200/5A

– Độ ẩm: <85%

– Cách điện: Theo tiêu chuẩn: IEC61010-1

– Quá tải: Chịu quá tải liên tục trong 1.2In và 5In trong 5 giây

– Độ bền cơ khí: Chịu được 2 giờ vận chuyển với gia tốc lên đến 30m/s2, 8-12 lần kim vượt qua vị trí giới hạn trong một phút

– Nhiệt độ làm việc/ lưu trữ: -20~+50℃/ -35~70℃

– Kim chỉ thị: kim chỉ thị bằng nhôm, màu đỏ

– Bảo vệ terminal: Để đảm bảo an toàn, vui lòng đậy nắp che phần đấu dây ở phía sau đồng hồ

– Cấp bảo vệ mặt trước: IP53 cho loại trong nhà và IP65 cho loại ngoài trời

– Phù hợp với tiêu chuẩn: CEI 85, EN 60051, IEC 1010, VDE 0410, UNE 21318, DIN 43780, IEC 51

– Kích thước: 96×96 mm

– Chứng từ: Hoá đơn VAT

– Bảo hành: 12 tháng

3. Cấu Tạo Kỹ Thuật Và Nguyên Lý Hoạt Động

3.1. Cấu tạo kỹ thuật

• Đồng hồ Ampe Analog MT-96 Master có thiết kế dạng đồng hồ kim lắp mặt tủ, dùng để hiển thị giá trị dòng điện trên thang đo analog.
• Sản phẩm có kích thước 96×96, phù hợp với các tủ điện và bảng điều khiển cần thiết bị đo dòng điện dễ quan sát.
• Tỉ số 200/5A cho biết đồng hồ dùng để hiển thị dòng điện thông qua biến dòng có ngõ thứ cấp 5A.
• Cấp chính xác Class 1.5 đáp ứng nhu cầu đo lường và quan sát thông số dòng điện trong tủ điện.
• Kim chỉ thị được làm bằng nhôm, màu đỏ, giúp hiển thị giá trị dòng điện rõ ràng và dễ quan sát trên mặt đồng hồ.
• Phần terminal phía sau cần được che bằng nắp bảo vệ để đảm bảo an toàn khi đấu nối.

3.2. Nguyên lý hoạt động

• Đồng hồ Ampe Analog 200/5A hoạt động bằng cách nhận tín hiệu dòng điện thứ cấp từ biến dòng.
• Khi dòng điện sơ cấp đi qua biến dòng, biến dòng sẽ đưa tín hiệu thứ cấp về đồng hồ theo tỉ số 200/5A.
• Đồng hồ nhận tín hiệu này và làm kim chỉ thị di chuyển trên thang đo tương ứng.
• Người vận hành có thể quan sát trực tiếp vị trí kim để biết giá trị dòng điện đang hoạt động trong hệ thống.
• Với cơ cấu chuyển động ổn định và kim chống rung, đồng hồ giúp việc đọc giá trị dòng điện rõ ràng hơn trong quá trình vận hành.

4. Ưu Điểm Nổi Bật Của Đồng Hồ Ampe Analog 200/5A Class 1.5 96×96 MT-96 Master

• Tỉ số đo 200/5A: Phù hợp cho hệ thống đo dòng điện qua biến dòng có ngõ thứ cấp 5A.
• Kích thước 96×96: Dễ bố trí trên mặt tủ, dễ quan sát từ bên ngoài.
• Cấp chính xác Class 1.5: Phù hợp cho nhu cầu đo lường và hiển thị thông số dòng điện.
• Dạng hiển thị kim analog: Giúp người vận hành quan sát dòng điện trực quan.
• Cơ cấu chuyển động ổn định: Hỗ trợ kim hoạt động ổn định khi đo dòng điện.
• Kim chỉ thị chống rung: Giúp giá trị hiển thị dễ đọc hơn trong quá trình vận hành.
• Thang đo rõ, độ tương phản cao: Giúp người vận hành quan sát nhanh giá trị dòng điện.
• Cấp bảo vệ mặt trước IP53: Phù hợp cho loại trong nhà theo thông tin kỹ thuật.
• Cách điện theo IEC61010-1: Hỗ trợ an toàn khi sử dụng trong hệ thống đo lường điện.
• Đáp ứng nhiều tiêu chuẩn: Phù hợp với CEI 85, EN 60051, IEC 1010, VDE 0410, UNE 21318, DIN 43780, IEC 51.

5. Ứng Dụng Thực Tế Của Đồng Hồ Ampe Analog 200/5A Class 1.5 96×96 MT-96 Master

• Tủ điện đo lường: Dùng để hiển thị dòng điện trên mặt tủ.
• Tủ điện phân phối: Hỗ trợ người vận hành theo dõi dòng điện của hệ thống.
• Bảng điều khiển: Phù hợp cho các bảng điều khiển cần hiển thị thông số dòng điện trực quan.
• Hệ thống có sử dụng biến dòng: Dùng với CT tỉ số 200/5A để đo dòng điện gián tiếp.
• Nhà máy và công trình: Dùng trong các hệ thống hạ áp và trung áp cần thiết bị hiển thị dòng điện.
• Tủ điện công nghiệp: Phù hợp cho các môi trường cần đồng hồ kim dễ đọc, thang đo rõ ràng và ổn định.

6. Khi Nào Nên Chọn Đồng Hồ Ampe Analog 200/5A Class 1.5 96×96 MT-96 Master?

• Bạn nên chọn MT-96 Master khi cần đồng hồ Ampe Analog kích thước 96×96.
• Bạn nên chọn sản phẩm này khi hệ thống đo dòng điện qua biến dòng tỉ số 200/5A.
• Bạn nên chọn khi hệ thống cần đồng hồ có cấp chính xác Class 1.5.
• Bạn nên chọn khi cần thiết bị hiển thị dạng kim, dễ quan sát trực tiếp trên mặt tủ.
• Bạn nên chọn khi cần đồng hồ có thang đo rõ, độ tương phản cao và kim chỉ thị chống rung.
• Bạn nên chọn khi cần sản phẩm có cấp bảo vệ mặt trước IP53 cho loại trong nhà.
• Bạn nên chọn khi cần đồng hồ dùng trong tủ điện đo lường, tủ điện phân phối hoặc bảng điều khiển.

7. Lưu ý khi lắp đặt

• Cần kiểm tra đúng mã sản phẩm trước khi lắp đặt. Với sản phẩm này, mã là MT-96.
• Cần chọn đúng tỉ số 200/5A theo biến dòng đang sử dụng trong hệ thống.
• Cần chọn đúng kích thước 96×96 theo vị trí lắp đặt trên mặt tủ điện.
• Cần đấu nối đúng theo sơ đồ đo dòng điện AC qua CT.
• Không được hở mạch thứ cấp biến dòng khi hệ thống đang vận hành.
• Cần đậy nắp che phần đấu dây phía sau đồng hồ để đảm bảo an toàn.
• Cần đảm bảo môi trường làm việc trong khoảng -20~+50°C và độ ẩm <85%.
• Cần kiểm tra giá trị dòng điện và tỉ số CT trước khi đưa đồng hồ vào sử dụng.
• Với môi trường ngoài trời hoặc yêu cầu bảo vệ cao hơn, cần chọn đúng phiên bản ngoài trời phù hợp thay vì dùng loại trong nhà.

Kết luận

Đồng hồ Ampe Analog 200/5A Class 1.5 96×96 MT-96 Master là thiết bị đo dòng điện dạng kim, dùng để hiển thị dòng điện trong tủ điện, bảng điện và hệ thống đo lường thông qua biến dòng. Sản phẩm có tỉ số 200/5A, cấp chính xác Class 1.5, kích thước 96×96, cơ cấu chuyển động ổn định, kim chỉ thị chống rung, thang đo rõ và độ tương phản cao. Đây là lựa chọn phù hợp cho các hệ thống cần theo dõi dòng điện trực quan, dễ đọc và ổn định trong quá trình vận hành.
