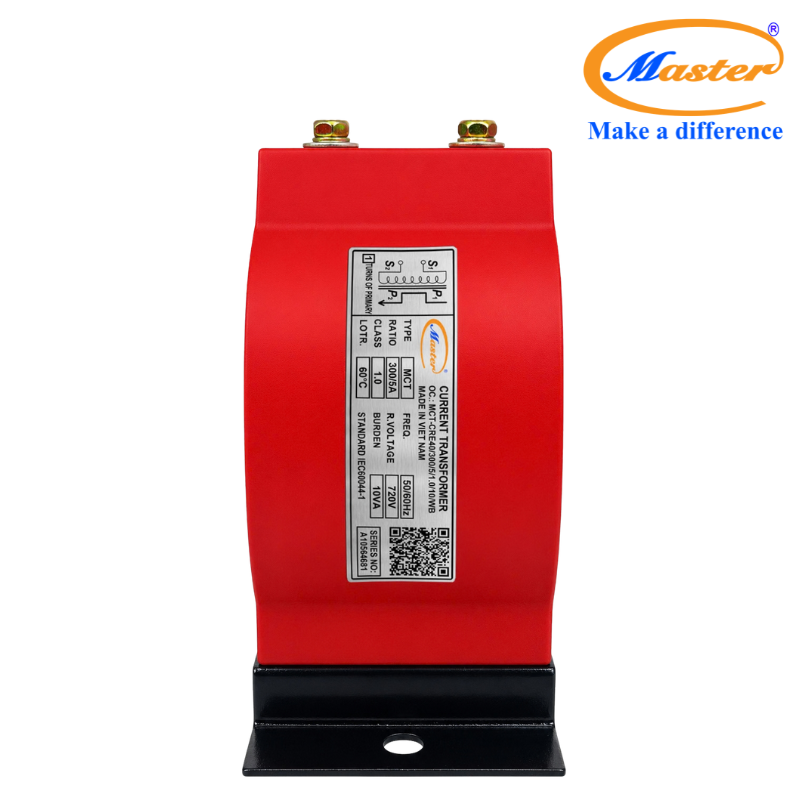

1. Biến Dòng Đo Lường MCT 300/5A Class 1.0 10VA Đúc Epoxy Đỏ Tròn Master Là Gì?

Biến dòng đo lường MCT 300/5A Class 1.0 10VA đúc epoxy đỏ tròn Master là thiết bị thuộc nhóm biến dòng đo lường, có tỉ số dòng điện 300/5A, giúp đưa dòng sơ cấp 300A về dòng thứ cấp 5A để sử dụng với thiết bị đo phù hợp. Sản phẩm có cấp chính xác Class 1.0 và dung lượng 10VA, phù hợp cho các mạch cần theo dõi dòng điện trong tủ điện. Với thông số rõ ràng, thiết bị giúp kỹ thuật dễ lựa chọn đúng tỉ số dòng và thuận tiện khi kết nối với đồng hồ hoặc thiết bị giám sát.

Biến dòng đúc Epoxy đỏ tròn MCT-CRE40 Master sử dụng kiểu đúc epoxy màu đỏ dạng tròn, có lỗ trong 40 mm, kích thước ngoài 100 mm, độ dày 55 mm và chiều cao 140 mm. Sản phẩm được trang bị đế lắp đặt, giúp việc bố trí và cố định trong tủ điện thuận tiện hơn. Với tỉ số 300/5A, Class 1.0 và dung lượng 10VA, thiết bị phù hợp cho các mạch đo cần đưa tín hiệu dòng về mức 5A để đồng hồ hoặc thiết bị giám sát tiếp nhận và theo dõi dòng tải.

⇒ THAM KHẢO BẢNG GIÁ BIẾN DÒNG ĐO LƯỜNG MCT ĐỎ TRÒN MASTER 2026 – FILE PDF

2. Thông Số Kỹ Thuật Biến Dòng Đo Lường MCT 300/5A Class 1.0 10VA Đúc Epoxy Đỏ Tròn Master

• Mã: MCT-CRE40/300/5/1/10/WB
• Mã dòng sản phẩm: MCT-CRE40
• Tên sản phẩm: Biến dòng đo lường MCT
• Tên tiếng Anh: Measuring Current Transformer
• Kiểu sản phẩm: Đúc epoxy tròn, màu đỏ
• Tỉ số dòng điện: 300/5A
• Dòng sơ cấp: 300A
• Dòng thứ cấp: 5A
• Cấp chính xác: Class 1.0
• Dung lượng: 10VA
• Kích thước lỗ trong ID: 40 mm
• Kích thước ngoài OD: 100 mm
• Độ dày T: 55 mm
• Chiều cao H: 140 mm
• Vỏ: Epoxy màu đỏ
• Nhiệt độ môi trường: -10~60°C
• Khả năng chịu quá dòng: 1.2In
• Dòng điện động: Idyn: 2.5In
• Khả năng chịu dòng ngắn hạn: Ith: 60In trong 1 giây
• Điện áp cách điện: 720V
• Điện áp thử: 3kV tại 50/60Hz trong 1 phút
• Tiêu chuẩn áp dụng: IEC60044-1, EN60044-1, VDE0414-44-1, BS7626, IEC 61869
• Chứng từ: Hóa đơn VAT
• Bảo hành: 12 tháng

3. Cấu Tạo Kỹ Thuật Và Nguyên Lý Hoạt Động

3.1. Cấu tạo kỹ thuật

• Biến dòng MCT-CRE40 Master thuộc dòng biến dòng đo lường MCT, được thiết kế với tỉ số 300/5A, cấp chính xác Class 1.0 và dung lượng 10VA.
• Thân sản phẩm sử dụng kiểu đúc epoxy màu đỏ dạng tròn, giúp sản phẩm dễ nhận diện và phù hợp khi bố trí trong tủ điện.
• Lỗ trong 40 mm là thông số quan trọng để kỹ thuật kiểm tra khả năng phù hợp với dây dẫn trước khi lắp đặt.
• Kích thước ngoài 100 mm, độ dày 55 mm và chiều cao 140 mm giúp người lắp đặt chủ động hơn khi bố trí không gian trong tủ.
• Sản phẩm có đế lắp đặt, hỗ trợ việc cố định biến dòng thuận tiện hơn trong quá trình thi công.
• Tỉ số 300/5A cho biết sản phẩm được sử dụng cho mạch có dòng sơ cấp 300A và dòng thứ cấp 5A theo đúng thông số thiết kế.

3.2. Nguyên lý hoạt động

• Trong mạch đo lường, biến dòng MCT 300/5A được sử dụng để lấy tín hiệu dòng điện theo đúng tỉ số 300/5A.
• Dòng thứ cấp 5A sau đó được đưa đến đồng hồ hoặc thiết bị giám sát có đầu vào phù hợp.
• Nhờ vậy, thiết bị đo có thể tiếp nhận tín hiệu dòng điện ở mức thứ cấp đã được quy định thay vì làm việc trực tiếp với dòng sơ cấp 300A.
• Để hệ thống hoạt động đúng yêu cầu, cần lựa chọn đúng tỉ số dòng, cấp chính xác, dung lượng và thiết bị nhận tín hiệu tương ứng.

4. Ưu Điểm Nổi Bật Của Biến Dòng Đo Lường MCT 300/5A Class 1.0 10VA Đúc Epoxy Đỏ Tròn Master

• Tỉ số dòng 300/5A rõ ràng: Giúp kỹ thuật dễ lựa chọn cho mạch có dòng sơ cấp 300A và thiết bị đo sử dụng dòng thứ cấp 5A.
• Class 1.0 phù hợp cho đo lường: Cấp chính xác Class 1.0 giúp người dùng dễ đối chiếu với yêu cầu của mạch đo trước khi lựa chọn.
• Dung lượng 10VA: Thông số 10VA giúp kỹ thuật kiểm tra sự phù hợp với thiết bị đo và cấu hình mạch tín hiệu trong hệ thống.
• Đúc epoxy đỏ dạng tròn: Thiết kế epoxy màu đỏ dạng tròn giúp sản phẩm dễ nhận diện và tạo bố cục gọn gàng khi lắp trong tủ điện.
• Có sẵn đế lắp đặt: Phần đế giúp việc cố định biến dòng thuận tiện hơn, hạn chế phải bổ sung thêm giải pháp gá lắp riêng.
• Lỗ trong 40 mm: Kích thước ID 40 mm giúp kỹ thuật dễ kiểm tra sự phù hợp với dây dẫn trước khi tiến hành lắp đặt.
• Thông số kích thước đầy đủ: OD 100 mm, T 55 mm và H 140 mm giúp việc tính toán không gian lắp đặt trong tủ chủ động hơn.
• Dễ kết nối với thiết bị đo 5A: Dòng thứ cấp 5A phù hợp với các đồng hồ hoặc thiết bị giám sát có đầu vào dòng điện tương ứng.

5. Ứng Dụng Thực Tế Của Biến Dòng Đo Lường MCT 300/5A Class 1.0 10VA Đúc Epoxy Đỏ Tròn Master

• Tủ điện đo lường: Dùng để lấy tín hiệu dòng điện đưa về thiết bị đo có đầu vào dòng thứ cấp 5A.
• Tủ phân phối: Phù hợp với các vị trí cần theo dõi dòng điện trên đường cấp hoặc nhánh tải có thông số tương ứng.
• Tủ điều khiển: Có thể sử dụng trong các mạch cần lấy tín hiệu dòng để phục vụ việc hiển thị và giám sát.
• Đồng hồ đo dòng: Cấp tín hiệu thứ cấp 5A cho đồng hồ có thông số đầu vào phù hợp.
• Thiết bị giám sát điện: Hỗ trợ đưa tín hiệu dòng điện về thiết bị giám sát trong hệ thống tủ điện.
• Hệ thống điện công nghiệp và thương mại: Phù hợp với các tủ điện cần biến dòng đo lường có tỉ số 300/5A, Class 1.0 và dung lượng 10VA.

6. Khi Nào Nên Chọn Biến Dòng Đo Lường MCT 300/5A Class 1.0 10VA Đúc Epoxy Đỏ Tròn Master?

• Nên chọn MCT-CRE40/300/5/1/10/WB Master khi hệ thống cần biến dòng đo lường có tỉ số 300/5A, cấp chính xác Class 1.0 và dung lượng 10VA.
• Sản phẩm phù hợp khi đồng hồ hoặc thiết bị giám sát sử dụng dòng thứ cấp 5A.
• Mẫu này phù hợp với vị trí lắp cần biến dòng đúc epoxy đỏ dạng tròn, có kích thước lỗ trong 40 mm.
• Đây cũng là lựa chọn thuận tiện khi tủ điện cần biến dòng có đế, giúp cố định thiết bị và bố trí sản phẩm gọn hơn trong quá trình lắp đặt.
• Trước khi chọn, cần kiểm tra tỉ số dòng, Class, VA và toàn bộ kích thước cơ khí theo thiết kế thực tế của tủ điện.

7. Lưu ý khi lắp đặt

• Cần kiểm tra đúng mã sản phẩm trước khi lắp đặt. Mã đầy đủ của sản phẩm là MCT-CRE40/300/5/1/10/WB.
• Cần chọn đúng tỉ số 300/5A theo yêu cầu của mạch đo.
• Cần kiểm tra đúng cấp chính xác Class 1.0 và dung lượng 10VA.
• Cần kiểm tra kích thước lỗ trong 40 mm để đảm bảo phù hợp với dây dẫn hoặc vị trí lắp đặt.
• Cần kiểm tra kích thước ngoài 100 mm, độ dày 55 mm và chiều cao 140 mm để bố trí đủ không gian trong tủ.
• Cần kiểm tra vị trí bắt đế để sản phẩm được cố định phù hợp với bố cục tủ điện.
• Thiết bị kết nối phải phù hợp với dòng thứ cấp 5A.
• Việc đấu nối cần thực hiện theo đúng thiết kế và sơ đồ của hệ thống điện.
• Sau khi hoàn thành, nên kiểm tra lại vị trí lắp đặt và các điểm kết nối trước khi đưa hệ thống vào vận hành.

Kết luận

Biến dòng đo lường MCT 300/5A Class 1.0 10VA đúc epoxy đỏ tròn Master phù hợp cho tủ điện cần đưa dòng 300A về 5A để phục vụ đo lường. Với Class 1.0, dung lượng 10VA, thân đúc epoxy đỏ dạng tròn, lỗ trong 40 mm và đế lắp đặt, sản phẩm giúp kỹ thuật dễ lựa chọn, bố trí và cố định trong tủ. Các thông số kích thước rõ ràng cũng giúp quá trình kết nối thiết bị đo, kiểm tra và bảo trì hệ thống thuận tiện hơn.

⇒ THAM KHẢO CATALOG BIẾN DÒNG ĐO LƯỜNG ĐÚC EPOXY ĐỎ MASTER – FILE PDF
