1. Biến Dòng Bảo Vệ PCT 100/5A Class 5P10 5VA Đúc Epoxy Đỏ Tròn Master Là Gì?

Biến dòng bảo vệ PCT 100/5A Class 5P10 5VA đúc epoxy đỏ tròn Master là thiết bị dùng để đưa dòng sơ cấp 100A về dòng thứ cấp 5A, giúp rơ le bảo vệ hoặc thiết bị giám sát tiếp nhận tín hiệu dòng điện phù hợp hơn. Sản phẩm thuộc nhóm PCT – Protection Current Transformer, có cấp chính xác bảo vệ Class 5P10 và dung lượng 5VA. Với tỉ số 100/5A rõ ràng, sản phẩm phù hợp cho các mạch cần theo dõi dòng điện và cấp tín hiệu cho thiết bị bảo vệ trong tủ điện.

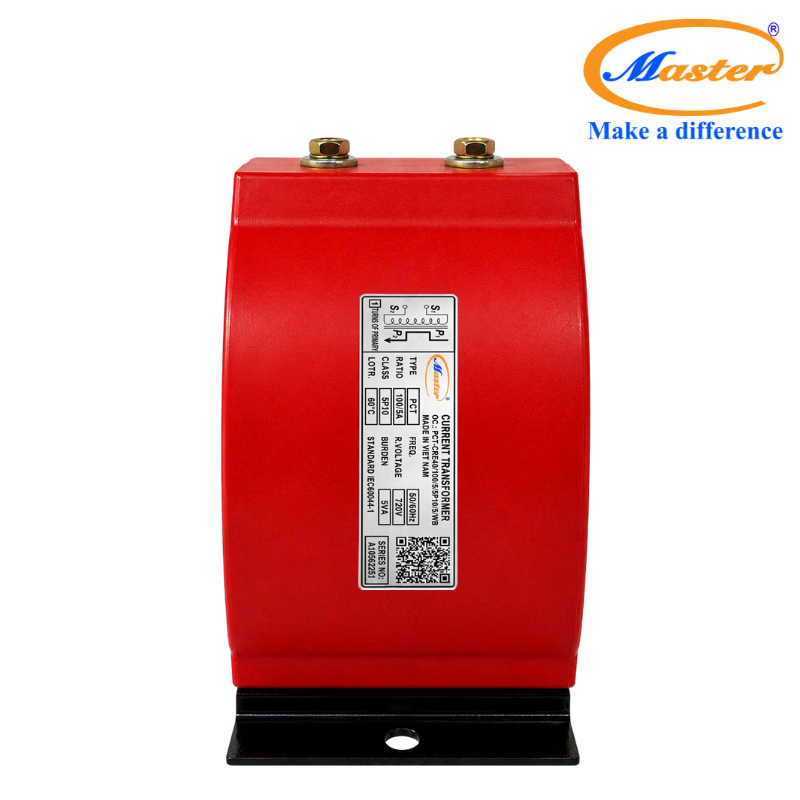

Biến dòng đúc Epoxy đỏ tròn PCT-CRE40 Master sử dụng thiết kế đúc epoxy màu đỏ dạng tròn, có lỗ trong 40 mm, kích thước ngoài 110 mm, độ dày 110 mm và chiều cao 150 mm. Sản phẩm có đế lắp đặt, giúp việc bố trí và cố định trong tủ điện thuận tiện hơn. Với tỉ số 100/5A, Class 5P10 và dung lượng 5VA, biến dòng giúp đưa tín hiệu dòng điện về mức 5A để rơ le bảo vệ hoặc thiết bị giám sát xử lý theo yêu cầu của hệ thống.

⇒ THAM KHẢO BẢNG GIÁ BIẾN DÒNG ĐO LƯỜNG MCT ĐỎ TRÒN MASTER 2026 – FILE PDF

2. Thông Số Kỹ Thuật Biến Dòng Bảo Vệ PCT 100/5A Class 5P10 5VA Đúc Epoxy Đỏ Tròn Master

• Mã: PCT-CRE40/100/5/5P10/5/WB
• Mã dòng sản phẩm: PCT-CRE40
• Tên sản phẩm: Biến dòng bảo vệ PCT
• Tên tiếng Anh: Protection Current Transformer
• Kiểu sản phẩm: Đúc epoxy tròn, màu đỏ
• Tỉ số dòng điện: 100/5A
• Dòng sơ cấp: 100A
• Dòng thứ cấp: 5A
• Cấp chính xác: Class 5P10
• Dung lượng: 5VA
• Kích thước lỗ trong ID: 40 mm
• Kích thước ngoài OD: 110 mm
• Độ dày T: 110 mm
• Chiều cao H: 150 mm
• Vỏ: Epoxy màu đỏ
• Nhiệt độ môi trường: -10~60°C
• Khả năng chịu quá dòng: 1.2In
• Dòng điện động: Idyn: 2.5In
• Khả năng chịu dòng ngắn hạn: Ith: 60In trong 1 giây
• Điện áp cách điện: 720V
• Điện áp thử: 3kV tại 50/60Hz trong 1 phút
• Tiêu chuẩn áp dụng: IEC60044-1, EN60044-1, VDE0414-44-1, BS7626, IEC 61869
• Chứng từ: Hóa đơn VAT
• Bảo hành: 12 tháng

3. Cấu Tạo Kỹ Thuật Và Nguyên Lý Hoạt Động

3.1. Cấu tạo kỹ thuật

• Biến dòng PCT-CRE40 Master thuộc dòng biến dòng bảo vệ PCT, được thiết kế với tỉ số 100/5A, cấp chính xác bảo vệ Class 5P10 và dung lượng 5VA.
• Thân sản phẩm sử dụng kiểu đúc epoxy màu đỏ dạng tròn, giúp thiết bị dễ nhận diện khi bố trí trong tủ điện.
• Lỗ trong 40 mm là thông số quan trọng để kỹ thuật kiểm tra sự phù hợp với dây dẫn trước khi lắp đặt.
• Kích thước ngoài 110 mm, độ dày 110 mm và chiều cao 150 mm giúp người lắp đặt chủ động hơn khi tính toán không gian trong tủ.
• Sản phẩm có đế lắp đặt, hỗ trợ việc cố định biến dòng thuận tiện hơn trong quá trình thi công.
• Tỉ số 100/5A cho biết biến dòng được sử dụng để đưa dòng sơ cấp 100A về dòng thứ cấp 5A phục vụ mạch bảo vệ.

3.2. Nguyên lý hoạt động

• Trong mạch bảo vệ, biến dòng PCT 100/5A lấy tín hiệu dòng điện từ mạch sơ cấp và đưa về dòng thứ cấp theo đúng tỉ số 100/5A.
• Dòng thứ cấp 5A sau đó được đưa đến rơ le bảo vệ hoặc thiết bị giám sát có đầu vào phù hợp.
• Khi hệ thống xuất hiện tình trạng dòng điện bất thường, thiết bị bảo vệ sẽ sử dụng tín hiệu từ biến dòng để nhận biết và xử lý theo cấu hình đã cài đặt.
• Biến dòng PCT không trực tiếp đóng cắt mạch mà đóng vai trò cung cấp tín hiệu dòng cho thiết bị bảo vệ trong hệ thống.

4. Ưu Điểm Nổi Bật Của Biến Dòng Bảo Vệ PCT 100/5A Class 5P10 5VA Đúc Epoxy Đỏ Tròn Master

• Chuyển dòng 100A về 5A: Giúp rơ le bảo vệ hoặc thiết bị giám sát nhận tín hiệu dòng điện phù hợp hơn để phục vụ việc theo dõi và xử lý.
• Class 5P10 dành cho mạch bảo vệ: Cấp chính xác bảo vệ Class 5P10 phù hợp với các mạch cần cấp tín hiệu dòng cho rơ le hoặc thiết bị bảo vệ.
• Dung lượng 5VA: Thông số 5VA giúp kỹ thuật đối chiếu sự phù hợp với tải của mạch thứ cấp và thiết bị bảo vệ trước khi lựa chọn.
• Đúc epoxy đỏ dạng tròn: Thiết kế epoxy màu đỏ dạng tròn giúp sản phẩm dễ nhận diện và phù hợp với nhiều bố cục trong tủ điện.
• Có sẵn đế lắp đặt: Phần đế giúp việc cố định biến dòng trong tủ điện thuận tiện hơn trong quá trình thi công và bố trí thiết bị.
• Lỗ trong 40 mm: Kích thước ID 40 mm giúp kỹ thuật dễ kiểm tra sự phù hợp với dây dẫn hoặc vị trí lắp đặt thực tế.
• Kích thước cơ khí rõ ràng: OD 110 mm, T 110 mm và H 150 mm giúp việc tính toán không gian lắp đặt chủ động hơn.
• Dễ kết nối với thiết bị bảo vệ 5A: Dòng thứ cấp 5A phù hợp với rơ le bảo vệ hoặc thiết bị giám sát có đầu vào dòng điện tương ứng.

5. Ứng Dụng Thực Tế Của Biến Dòng Bảo Vệ PCT 100/5A Class 5P10 5VA Đúc Epoxy Đỏ Tròn Master

• Tủ điện bảo vệ: Dùng để lấy tín hiệu dòng điện đưa về rơ le hoặc thiết bị bảo vệ có đầu vào dòng thứ cấp 5A.
• Tủ điện tổng: Có thể sử dụng tại các vị trí cần giám sát dòng điện và cấp tín hiệu về mạch bảo vệ.
• Tủ phân phối: Phù hợp với các đường cấp hoặc nhánh tải có thông số tương ứng với tỉ số 100/5A.
• Mạch rơ le bảo vệ: Cấp tín hiệu dòng thứ cấp 5A để rơ le nhận biết tình trạng dòng điện theo cấu hình của hệ thống.
• Mạch giám sát dòng điện: Hỗ trợ thiết bị giám sát theo dõi dòng điện và phát hiện các trạng thái bất thường trong quá trình vận hành.
• Hệ thống điện công nghiệp và thương mại: Phù hợp với các tủ điện cần biến dòng bảo vệ có tỉ số 100/5A, Class 5P10 và dung lượng 5VA.

6. Khi Nào Nên Chọn Biến Dòng Bảo Vệ PCT 100/5A Class 5P10 5VA Đúc Epoxy Đỏ Tròn Master?

• Nên chọn PCT-CRE40/100/5/5P10/5/WB Master khi hệ thống cần biến dòng bảo vệ có tỉ số 100/5A, cấp chính xác bảo vệ Class 5P10 và dung lượng 5VA.
• Sản phẩm phù hợp khi rơ le bảo vệ hoặc thiết bị giám sát sử dụng dòng thứ cấp 5A.
• Mẫu này phù hợp với vị trí cần biến dòng đúc epoxy đỏ dạng tròn, có lỗ trong 40 mm và cần đế lắp đặt để cố định trong tủ.
• Kích thước ngoài 110 mm, độ dày 110 mm và chiều cao 150 mm cũng cần được kiểm tra trước khi bố trí vào tủ điện.
• Trước khi lựa chọn, nên đối chiếu đầy đủ tỉ số dòng, Class, VA và kích thước cơ khí với thiết kế thực tế của hệ thống.

7. Lưu ý khi lắp đặt

• Cần kiểm tra đúng mã sản phẩm trước khi lắp đặt. Mã đầy đủ là PCT-CRE40/100/5/5P10/5/WB.
• Cần chọn đúng tỉ số 100/5A theo yêu cầu của mạch bảo vệ. Cần kiểm tra đúng cấp Class 5P10 và dung lượng 5VA.
• Cần kiểm tra kích thước lỗ trong 40 mm để đảm bảo phù hợp với dây dẫn tại vị trí lắp.
• Cần kiểm tra kích thước ngoài 110 mm, độ dày 110 mm và chiều cao 150 mm để bố trí đủ không gian trong tủ.
• Cần kiểm tra vị trí bắt đế để sản phẩm được cố định phù hợp với bố cục tủ điện.
• Thiết bị kết nối phải phù hợp với dòng thứ cấp 5A.
• Cần đấu nối đúng cực tính theo thiết kế của mạch bảo vệ.
• Không để hở mạch thứ cấp biến dòng khi hệ thống đang vận hành.
• Sau khi lắp đặt, nên kiểm tra lại vị trí, đầu nối và tín hiệu trước khi đưa hệ thống vào vận hành.

Kết luận

Biến dòng bảo vệ PCT 100/5A Class 5P10 5VA đúc epoxy đỏ tròn Master phù hợp cho tủ điện cần đưa dòng 100A về 5A để cấp tín hiệu cho mạch bảo vệ. Với Class 5P10, dung lượng 5VA, thân đúc epoxy đỏ dạng tròn, lỗ trong 40 mm và đế lắp đặt, sản phẩm giúp kỹ thuật dễ bố trí, cố định và kết nối với rơ le bảo vệ. Thông số rõ ràng cũng hỗ trợ việc kiểm tra, vận hành và bảo trì hệ thống thuận tiện hơn.
