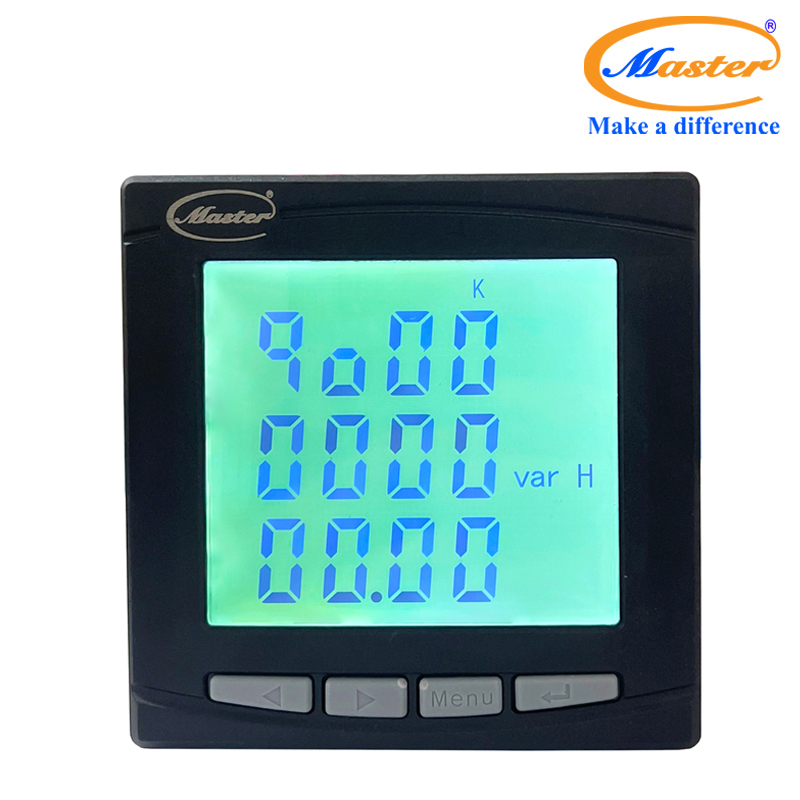

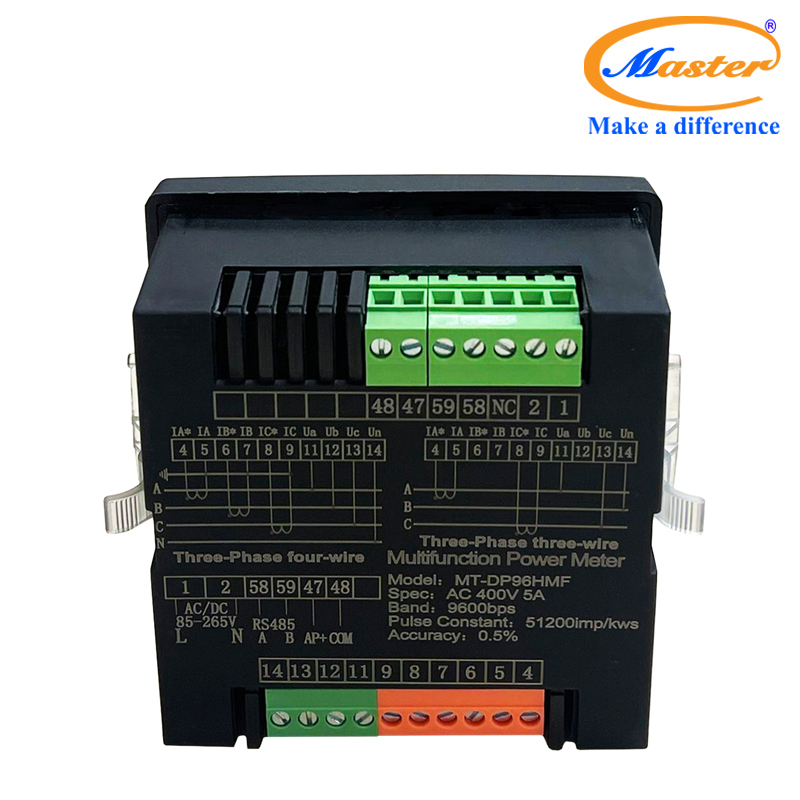

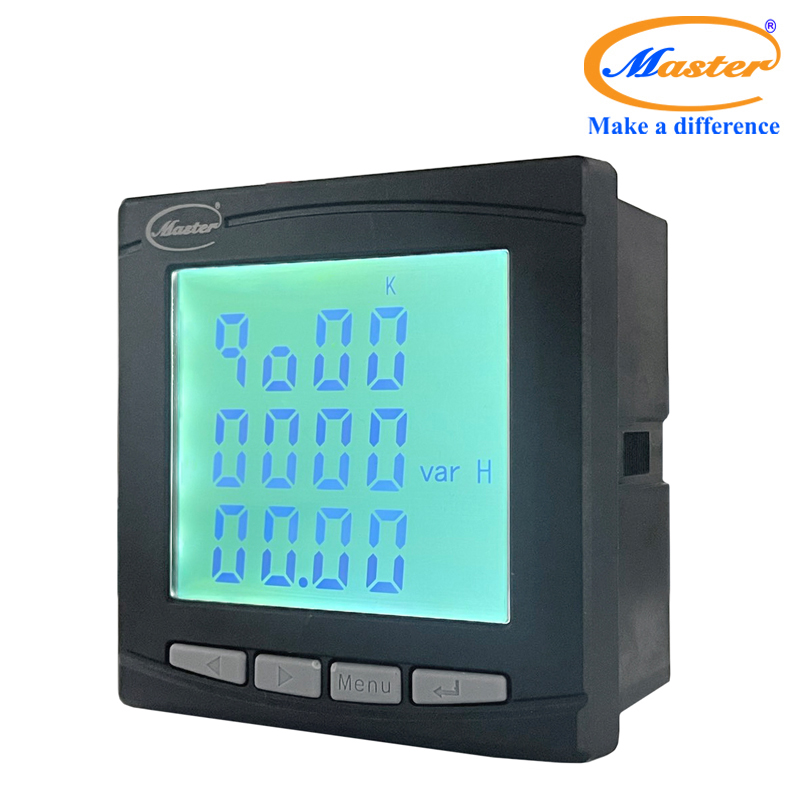

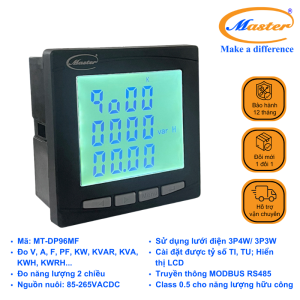

1. GIỚI THIỆU ĐỒNG HỒ KỸ THUẬT SỐ ĐA NĂNG MT-DP96MF MASTER
Đồng hồ hiển thị số MT-DP96MF Master là thiết bị đo điện tử cao cấp, có khả năng đo nhiều thông số quan trọng như: điện áp (V), dòng điện (A), tần số (F), hệ số công suất (PF), công suất tác dụng (P), công suất phản kháng (Q), công suất biểu kiến (S), điện năng tiêu thụ (KWh, KVARh) cả chiều thuận và ngược.
Được tích hợp cổng giao tiếp RS-485 chuẩn MODBUS-RTU, đồng hồ dễ dàng kết nối vào hệ thống quản lý năng lượng, SCADA, hoặc các giải pháp phân phối thông minh, giúp giám sát dữ liệu tập trung và chính xác.
2. THÔNG SỐ KỸ THUẬT ĐỒNG HỒ KỸ THUẬT SỐ ĐA NĂNG MT-DP96MF MASTER
* Điện áp:
- Hệ thống: 3P3W/ 3P4W
- Ngưỡng đo lường: AC400V
- Quá tải: Quá tải liên tục 1.2Vn; Quá tải tức thời 2Vn (10s)
- Công suất tiêu thụ: Điện áp: <1VA (trên pha)
* Dòng điện:
- Ngưỡng đo lường: 5A/1A
- Quá tải: Quá tải liên tục 1.2In; Quá tải tức thời 10In (5s)
- Công suất tiêu thụ: Dòng điện: <0.4VA (trên pha)
- Tần số: 40 - 65 Hz
* Nguồn nuôi: Công suất tiêu thụ: <5VA
* Truyền thông: Cổng giao tiếp RS485, cách ly lớp vật lý. Phù hợp tiêu chuẩn quốc tế MODBUS-RTU. Tốc độ truyền thông 4800 - 9600 (mặc định 9600). Loại kiểm tra N81, E81, 081
* Ngõ ra analog: 0-20mA/ 4-20mA/ 0-5V/ 0-10V (Có thể lặp trình được)
* Ngõ ra rơle:
- Ngõ ra điều khiển từ xa/ cảnh báo, có thể lặp trình được
- Công suất 5A tại 250VAC/ 30VDC
* Ngõ vào số: Có thể sử dụng tín hiệu ngõ vào không điện, có thể lặp trình ngõ ra cảnh báo.
* Cấp chính xác:
- Dòng điện/ điện áp: 0.5
- Tần số: ±0.01Hz
- Công suất tác dụng: 0.5
- Công suất phản kháng: 1.0
- Năng lượng tác dụng: 0.5
- Năng lượng phản kháng: 1.0
- Chuyển đổi ngõ ra: 0.5
* Chỉ số bảo vệ mặt trước: IP53 cho loại trong nhà và IP65 cho loại ngoài trời
* Môi trường:
- Nhiệt độ làm việc: -10÷55℃
- Nhiệt độ lưu trữ: -20÷75℃
- Độ ẩm: <90%
- Không mưa, không tuyết, hơi muối và khí ăn mòn
* An toàn: điện trở cách ly của tín hiệu ngõ vào, ngõ ra, nguồn nuôi >5Ω và chịu được sung điện áp >AC2KV
3. CHỨC NĂNG CHÍNH CỦA ĐỒNG HỒ KỸ THUẬT SỐ ĐA NĂNG MT-DP96MF MASTER
- Đo lường thời gian thực: Điện áp pha (L-L, L-N), dòng điện 3 pha, tần số, công suất (P, Q, S, PF).
- Theo dõi năng lượng: KWh import/export, KVARh import/export.
- Kết nối linh hoạt: Ngõ vào số, ngõ ra analog, relay cảnh báo, truyền thông MODBUS-RTU.
- Giám sát từ xa: Tích hợp RS485 cho hệ thống SCADA, quản lý năng lượng.
4. ƯU ĐIỂM VƯỢT TRỘI CỦA ĐỒNG HỒ KỸ THUẬT SỐ ĐA NĂNG MT-DP96MF MASTER
- Độ chính xác cao: Sai số chỉ 0.5%, đáp ứng tiêu chuẩn khắt khe cho ứng dụng công nghiệp.
- Đa dạng kết nối: Hỗ trợ analog, relay, digital I/O và truyền thông số.
- Màn hình rõ ràng: LCD dễ đọc, hiển thị đầy đủ thông số cùng lúc.
- Lắp đặt dễ dàng: Thiết kế tương thích tủ điện, dây dẫn đơn giản.
- Bền bỉ: Vỏ chống cháy, hoạt động ổn định trong môi trường khắc nghiệt.
5. ỨNG DỤNG CỦA ĐỒNG HỒ KỸ THUẬT SỐ ĐA NĂNG MT-DP96MF MASTER
- Tủ điện công nghiệp: Giám sát điện áp, dòng điện, công suất trong nhà máy.
- Trạm biến áp: Theo dõi năng lượng và chất lượng điện năng.
- Tòa nhà thông minh: Quản lý năng lượng cho hệ thống HVAC, chiếu sáng.
- Năng lượng tái tạo: Giám sát hiệu suất hệ thống điện mặt trời, điện gió.
- Hệ thống SCADA: Tích hợp vào trung tâm điều khiển tự động hóa.
Đồng hồ kỹ thuật số MT-DP96MF Master là giải pháp toàn diện cho bài toán giám sát và quản lý năng lượng trong hệ thống điện. Nhờ độ chính xác cao, khả năng kết nối đa dạng và thiết kế bền bỉ, thiết bị không chỉ cung cấp dữ liệu tin cậy mà còn góp phần tối ưu hóa hiệu suất vận hành. Đây là lựa chọn tối ưu cho các doanh nghiệp ưu tiên hiệu quả, tiết kiệm năng lượng và tự động hóa.
