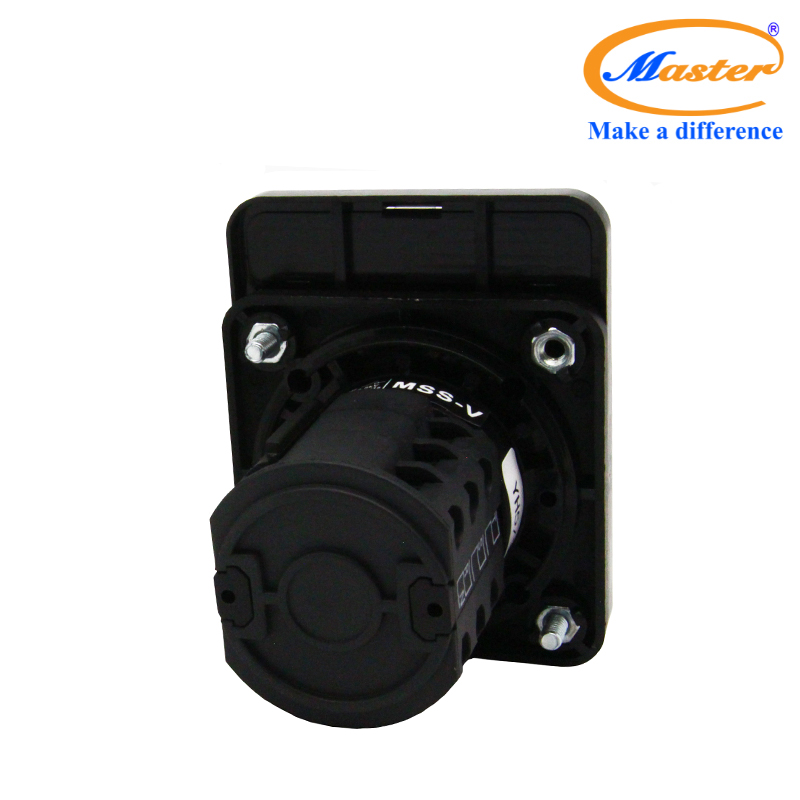

Chuyển Mạch Volt 7 Vị Trí 48x60 Master

1. GIỚI THIỆU CHUYỂN MẠCH VOLT 7 VỊ TRÍ 48x60 MASTER

Trong hệ thống tủ điện công nghiệp, việc quản lý và giám sát điện áp là yếu tố cốt lõi để đảm bảo tính an toàn và hiệu quả vận hành. Một trong những thiết bị quan trọng được sử dụng phổ biến hiện nay là chuyển mạch Volt 7 vị trí 48x60 Master. Đây là công cụ hỗ trợ đo lường điện áp giữa các pha và giữa pha với trung tính, kết hợp cùng đồng hồ đo Volt để giám sát tình trạng điện áp một cách chính xác.

Thiết bị được thiết kế để chuyển đổi và đo lường điện áp trong hệ thống điện 3 pha. Khi điện áp vượt quá hoặc thấp hơn mức cài đặt, chuyển mạch Volt 7 vị trí có thể chuyển sang nguồn khác hoặc ngắt kết nối nhằm bảo vệ hệ thống. Đây là giải pháp hữu hiệu để đảm bảo sự ổn định và an toàn cho toàn bộ hệ thống điện.

2. THÔNG SỐ KỸ THUẬT CHUYỂN MẠCH VOLT 7 VỊ TRÍ 48x60 MASTER

- Size: 48x60

- Dòng định mức: 20Amp

- Độ bền cách điện: 2500VAC/ phút

- Tuổi thọ cơ khí: 100.000 lần; 120 lần/ giờ

- Tuổi thọ đóng cắt có điện: 30.000 lần; 120 lần/ giờ

- Độ ẩm môi trường: <85%

- Điện áp cách điện: 690V

- Nhiệt độ làm việc: -20℃..+55℃

- Điện áp đỉnh chịu được: 6KV

- Dòng nhiệt giới hạn: 20A

- Tải điện trở bao gồm quá tải vừa phải: 20A

- Tải điện trở hoặc điện cảm thấp: 16A

- Kết hợp tải điện trở và tải điện cảm thấp bao gồm quá tải vừa phải: 20A

- Tải điều khiển, contactor, van…: 5A

- Khả năng cắt tải: 150A ở 220-240V; 150A ở 380-440V; 80A ở 660V-690V

- Cấp bảo vệ mặt trước: IP53 cho loại trong nhà và IP55 cho loại ngoài trời

- Tiêu chuẩn áp dụng: IEC/EN 60947-1, 60947-3 và 60947-5-1

- Chứng từ: Hoá đơn VAT

- Bảo hành: 12 tháng

3. CẤU TẠO VÀ CHỨC NĂNG CHUYỂN MẠCH VOLT 7 VỊ TRÍ 48x60 MASTER

- Chuyển mạch Volt 7 vị trí Master có cấu tạo gồm: nút vặn, bảng trạng thái, mặt lắp tủ điện và bộ tiếp điểm.

- Các chức năng đo cụ thể:

   • Vị trí 0: Ngắt đo.

   • Vị trí RY: Đo điện áp giữa pha R và Y.

   • Vị trí YB: Đo điện áp giữa pha Y và B.

   • Vị trí BR: Đo điện áp giữa pha B và R.

   • Vị trí RN, YN, BN: Đo điện áp giữa các pha R, Y, B với trung tính N.


4. ƯU ĐIỂM CỦA CHUYỂN MẠCH VOLT 7 VỊ TRÍ 48x60 MASTER

- Dễ sử dụng: Thiết kế núm xoay trực quan, chuyển đổi nhanh chóng giữa các chế độ.

- Linh hoạt: Cho phép kiểm soát điện áp từ nhiều nguồn khác nhau.

- Bảo vệ hệ thống: Có khả năng bảo vệ quá áp, quá dòng, giúp an toàn cho thiết bị.

- Độ bền cao: Tuổi thọ cơ khí lên đến 100.000 lần, hoạt động ổn định trong môi trường khắc nghiệt.

- Tích hợp dễ dàng: Có thể kết hợp trong hệ thống điện tự động hóa để giám sát liên tục.

- Tiết kiệm năng lượng: Tự động chuyển sang nguồn điện ổn định hơn, giảm hao phí.

- Ứng dụng rộng rãi: Phù hợp với tủ điện công nghiệp, năng lượng mặt trời, hệ thống điện dự phòng và nhiều lĩnh vực khác.

5. ỨNG DỤNG CỦA CHUYỂN MẠCH VOLT 7 VỊ TRÍ 48x60 MASTER

- Tủ điện công nghiệp: Giúp giám sát và chuyển đổi nguồn điện đầu vào.

- Năng lượng mặt trời: Chuyển đổi điện áp từ pin mặt trời sang lưới điện hoặc bộ lưu trữ.

- Công nghiệp điện: Kiểm soát điện áp trong máy biến áp, máy phát điện.

- Hệ thống tự động hóa: Tích hợp để thực hiện các quy trình điều khiển điện áp tự động.

- Xây dựng và dân dụng: Quản lý nguồn điện trong công trình xây dựng.

- Hệ thống dự phòng: Chuyển sang nguồn điện dự phòng khi có sự cố.

- Nghiên cứu và phát triển: Sử dụng trong phòng thí nghiệm và các dự án đặc thù.

Chuyển mạch Volt 7 vị trí 48x60 Master là giải pháp tối ưu cho việc giám sát và kiểm soát điện áp trong hệ thống tủ điện. Với thiết kế chắc chắn, tính năng đa dạng và khả năng bảo vệ thiết bị hiệu quả, sản phẩm này không chỉ giúp tăng cường an toàn mà còn tối ưu hiệu quả sử dụng điện.
