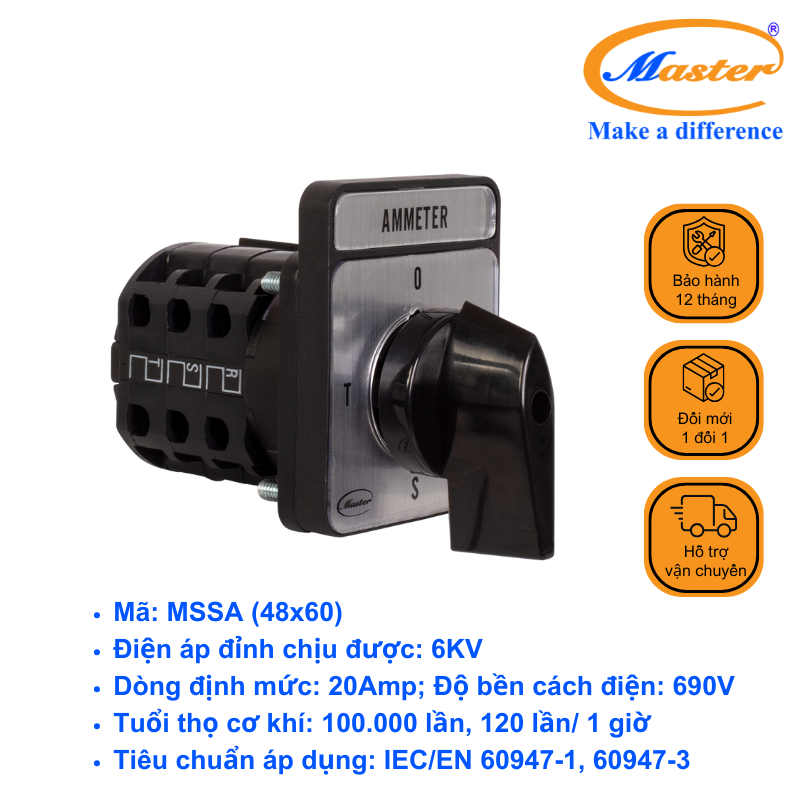

1. GIỚI THIỆU CHUYỂN MẠCH AMPE 4 VỊ TRÍ 48x60 MASTER
Trong hệ thống tủ điện và điện công nghiệp, việc đo lường và giám sát dòng điện là yếu tố then chốt để đảm bảo an toàn, ổn định và hiệu quả. Một trong những thiết bị hỗ trợ quan trọng chính là chuyển mạch Ampe 4 vị trí 48x60 Master. Đây là công cụ không thể thiếu khi kết hợp với biến dòng và đồng hồ Ampe để quản lý dòng điện trong hệ thống.
-3.jpg)
Chuyển mạch Ampe 4 vị trí Master có nhiệm vụ đo và kiểm soát dòng điện trên từng pha trong hệ thống điện 3 pha. Nhờ đó, người dùng dễ dàng theo dõi cường độ dòng điện và phát hiện kịp thời sự cố như quá tải hay mất cân bằng pha. Thiết bị này không chỉ cung cấp khả năng đo lường chính xác mà còn giúp bảo vệ hệ thống điện, đảm bảo hoạt động an toàn và ổn định cho các thiết bị công nghiệp, thương mại và dân dụng.
2. THÔNG SỐ KỸ THUẬT CHUYỂN MẠCH AMPE 4 VỊ TRÍ 48x60 MASTER
- Size: 48x60
- Dòng định mức: 20Amp
- Độ bền cách điện: 2500VAC/ phút
- Tuổi thọ cơ khí: 100.000 lần; 120 lần/ giờ
- Tuổi thọ đóng cắt có điện: 30.000 lần; 120 lần/ giờ
- Độ ẩm môi trường: <85%
- Điện áp cách điện: 690V
- Nhiệt độ làm việc: -20℃..+55℃
- Điện áp đỉnh chịu được: 6KV
- Dòng nhiệt giới hạn: 20A
- Tải điện trở bao gồm quá tải vừa phải: 20A
- Tải điện trở hoặc điện cảm thấp: 16A
- Kết hợp tải điện trở và tải điện cảm thấp bao gồm quá tải vừa phải: 20A
- Tải điều khiển, contactor, van…: 5A
- Khả năng cắt tải: 150A ở 220-240V; 150A ở 380-440V; 80A ở 660V-690V
- Cấp bảo vệ mặt trước: IP53 cho loại trong nhà và IP55 cho loại ngoài trời
- Tiêu chuẩn áp dụng: IEC/EN 60947-1, 60947-3 và 60947-5-1
- Chứng từ: Hoá đơn VAT
- Bảo hành: 12 tháng
-2.jpg)
3. CẤU TẠO VÀ CHỨC NĂNG CHUYỂN MẠCH AMPE 4 VỊ TRÍ 48x60 MASTER
- Thiết bị gồm nút vặn, bảng trạng thái, mặt lắp tủ điện và bộ tiếp điểm chuyển trạng thái.
- Các vị trí hoạt động:
• Vị trí 0: Ngắt đo
• Vị trí R: Đo dòng điện pha R
• Vị trí Y: Đo dòng điện pha Y
• Vị trí B: Đo dòng điện pha B
Nhờ đó, chuyển mạch Ampe Master giúp giám sát riêng từng pha và hỗ trợ cân bằng tải hiệu quả.
4. ƯU ĐIỂM CỦA CHUYỂN MẠCH AMPE 4 VỊ TRÍ 48x60 MASTER
- Dễ sử dụng: Thiết kế trực quan, thao tác đơn giản.
- Đo lường chính xác: Giúp theo dõi chính xác dòng điện ở từng pha.
- Độ tin cậy cao: Vận hành ổn định trong môi trường khắc nghiệt.
- Bảo vệ hệ thống: Ngăn ngừa quá dòng, bảo vệ thiết bị điện.
- Tích hợp dễ dàng: Có thể kết nối với các hệ thống tự động hóa.
- Tiết kiệm chi phí: Thay thế nhiều thiết bị đo lường đơn lẻ.
- Ứng dụng linh hoạt: Phù hợp cho công nghiệp, xây dựng, năng lượng tái tạo và điện dân dụng.
-4.jpg)
5. ỨNG DỤNG CỦA CHUYỂN MẠCH AMPE 4 VỊ TRÍ 48x60 MASTER
- Hệ thống tủ điện công nghiệp: Quản lý và đo lường dòng điện trong nhà máy, xí nghiệp.
- Năng lượng mặt trời: Giám sát dòng điện từ pin năng lượng vào lưới hoặc bộ lưu trữ.
- Công nghiệp điện: Sử dụng trong máy phát, máy biến áp, trạm điện.
- Tự động hóa: Tích hợp vào các hệ thống điều khiển để giám sát liên tục.
- Xây dựng: Đảm bảo an toàn nguồn điện cho công trình dân dụng và thương mại.
- Hệ thống điện dự phòng: Hỗ trợ chuyển đổi và giám sát dòng điện khi sử dụng nguồn điện dự phòng.
- Nghiên cứu và phát triển: Ứng dụng trong các thí nghiệm và thử nghiệm kỹ thuật.
Chuyển mạch Ampe 4 vị trí 48x60 Master là thiết bị quan trọng trong giám sát và quản lý dòng điện của hệ thống điện. Với thiết kế bền bỉ, khả năng đo lường chính xác và tính ứng dụng rộng rãi, đây là lựa chọn tối ưu để đảm bảo hệ thống điện công nghiệp và dân dụng luôn an toàn, ổn định và tiết kiệm năng lượng.
