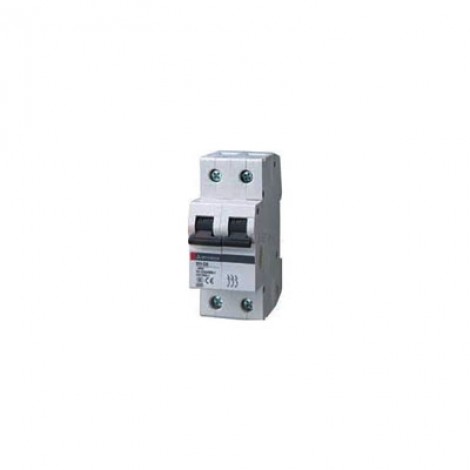

1. MCB MITSUBISHI LÀ GÌ?
MCB MISSUBISHI hay còn gọi CB tép là từ viết tắt của tên tiếng anh Miniature Circuit Breaker, MCB có vai trò chính bảo vệ hệ thống và các thiết bị điện quá tải và ngắn mạch trong hệ thống điện và được phân chia thành rất nhiều loại khác nhau theo chức năng, hình dạng, kích thước khác nhau. MCB được sử dụng trong các trường hợp dòng điện bị quá tải và được sử dụng rất phổ biến cho mạng lưới diện dân dụng.
►►Tham khảo thêm các thiết bị đóng cắt
MCB là các thiết bị ngắt thời gian trễ, mà cường độ quá dòng kiểm soát thời gian hoạt động. Điều này có nghĩa, chúng được vận hành bất cứ khi nào quá tải tồn tại đủ lâu để tạo ra mối nguy hiểm cho mạch được bảo vệ.
2. THÔNG SỐ KỸ THUẬT:
- Số cực: 2 Pha
- Dòng ngắc mạch Icu: 6KA
- Dòng định mức In(A): 25A
- Xuất xứ: Nhật Bản
- Bảo hành: 12 Tháng
3. CẤU TẠO CỦA MCB MITSUBISHI?
MCB được cấu tạo bởi các bộ phận: tiếp điểm, hộp dập hồ quang, cơ cấu truyền động cắt MCB, móc bảo vệ
Tiếp điểm: MCB thường có cấu tạo hai cấp tiếp điểm (tiếp điểm chính và hồ quang) hoặc 3 tiếp điểm (tiếp điểm chính, tiếp điểm phụ, hồ quang). Hoạt động của tiếp điểm như sau: khi đóng mạch tiếp điểm hồ quang đóng trước, tiếp theo là tiếp điểm phụ, cuối cùng là tiếp điểm chính. Còn khi ngắt mạch tiếp điểm chính mở trước, tiếp điểm phụ mở sau và cuối cùng là hồ quang điện.
Hộp dập hồ quang: Có 2 kiểu thiết bị dập hồ quang là: hồ quang kiểu nửa kín và hồ quang kiểu hở. Đặc điểm của 2 loại khác nhau: kiểu nửa kín được đặt trong vỏ kín của MCB và có lỗ thoát khí. Kiểu hở được dùng với điện áp lớn hơn 50KA hoặc điện áp lớn 1000V (cao áp). Hồ dập quang có nhiều tấm thép xếp thành lưới ngăn thành nhiều đoạn khác nhau để tạo thuận lợi cho việc dập tắt hồ quang.
Cơ cấu truyền động cắt MCB: có 2 cách truyền động cắt MCB (bằng tay và bằng cơ điện). Đối với truyền động cắt điều khiến bằng tay được thực hiện với các MCB có dòng điện định mức không lớn. Còn đối với loại điều khiến bằng cơ điện ở các MCB có dòng điện lớn hơn.
Móc bảo vệ: Móc bảo vệ có tác dụng để bảo vệ thiết bị điện không bị quá tải và ngắn mạch. Có 2 loại móc bảo vệ: móc kiểu điện từ và móc kiểu rơle nhiệt.
►►THAM KHẢO TÀI LIỆU KỸ THUẬT MCB MITSUBISHI
Hiện nay, công ty TNHH Thương mại Kỹ thuật Thiên Lộc Phát là đơn vị chuyên cung cấp MCB Mitsubishi và các thiết bị điện công nghiệp. Vui lòng liên hệ để được báo giá và giải đáp nhanh nhất.
